JL Audio Max Audio Measurement System (MAX-KIT)

JL Audio Max Audio Measurement System (MAX-KIT)

音频测量系统

产品料号 010-03028-00

电商专区

产品特征
产品规格
标准配置
软件更新
配件
适用机器

调校、测试、排障并分析任何音频系统

MAX 是一套专业级的双 FFT 测量系统，配备 5 支麦克风，可用于音频测量、DSP 调校、设备测试、排障，并可解决 OEM 整合难题，适用于家用、车载、船用与专业音频领域。

简化在真实环境中调校 DSP 音频产品的流程

五麦克风平均技术提供更真实的量测结果

精准度可媲美高价专业测试系统

深入分析音频三大核心：音量、频率、时间

MAX 与 TüN 4 软件可实时、完整分析任何音频系统

内置 USB 集线器，简化电脑与 DSP 功放的连接

你会喜爱的亮点

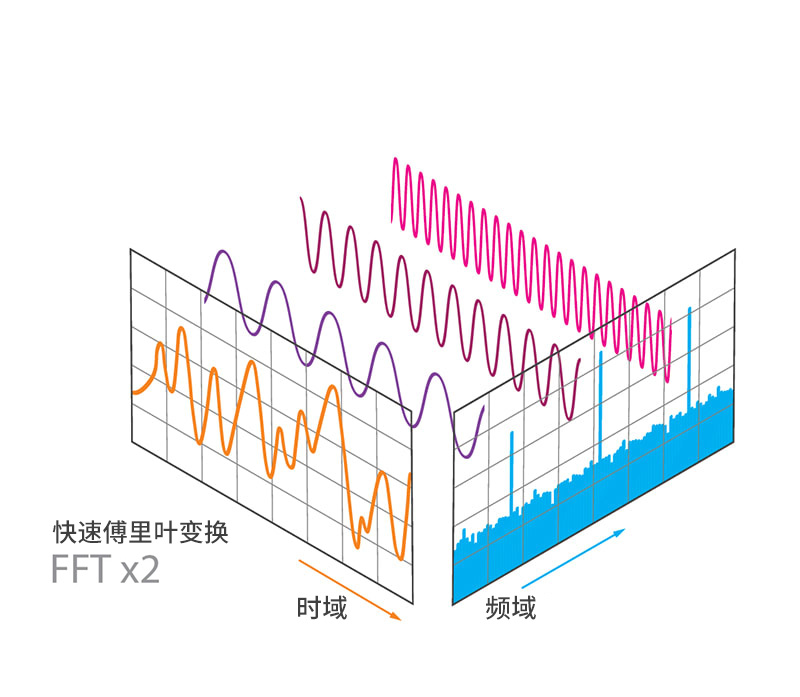

双 FFT 分析

进行多达 5 组同时传递函数的双 FFT 测量，并准确显示幅度（频率响应）、相位、脉冲响应（延迟）与相干性（抗噪能力）。

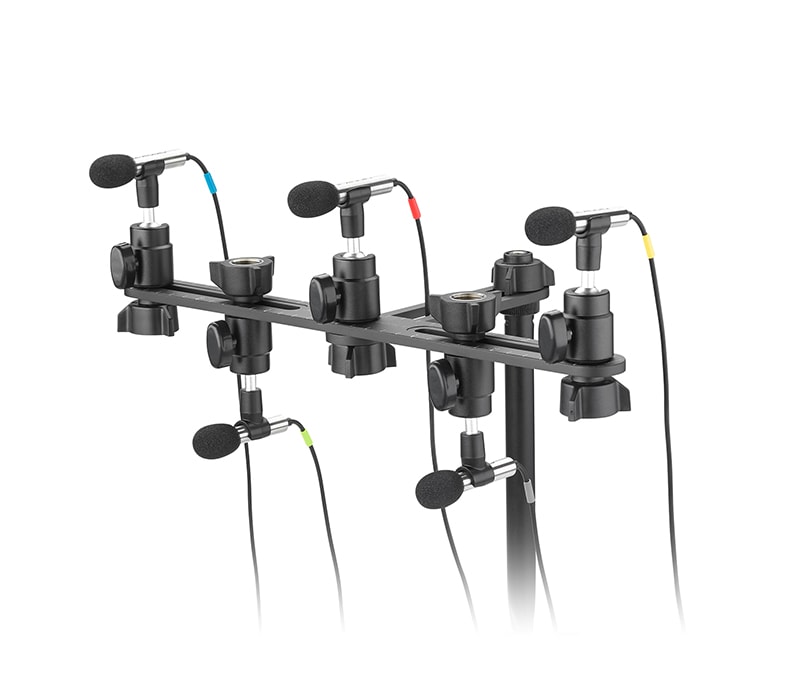

5 支麦克风阵列

最多可同时使用 5 支附带麦克风进行单一 FFT 测量，包括音量与频率响应（即时音讯 RTA 与频谱分析）。

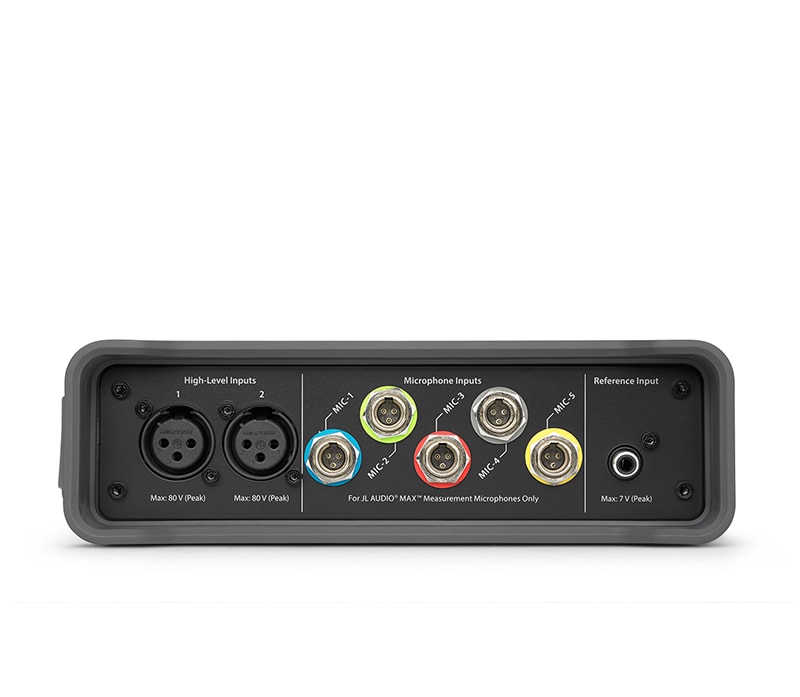

多样化输入选项

支持你所需的所有输入——包含最多 5 支麦克风、高电平模拟信号（最高 80V）、低电平模拟信号（最高 7V）与光纤数字信号（S/PDIF）。

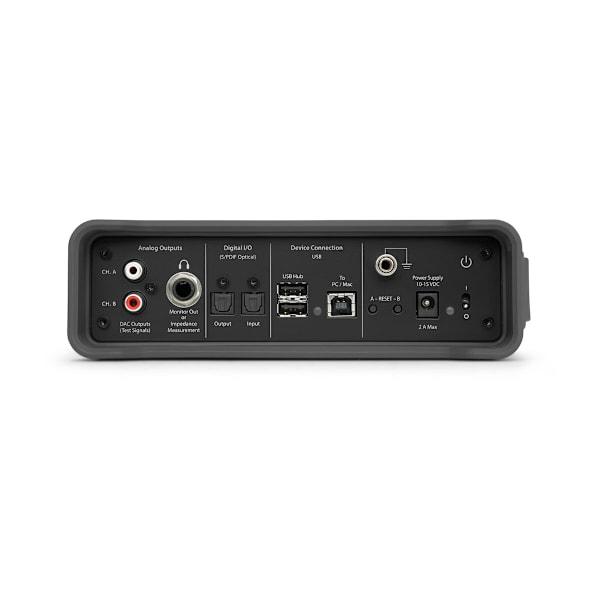

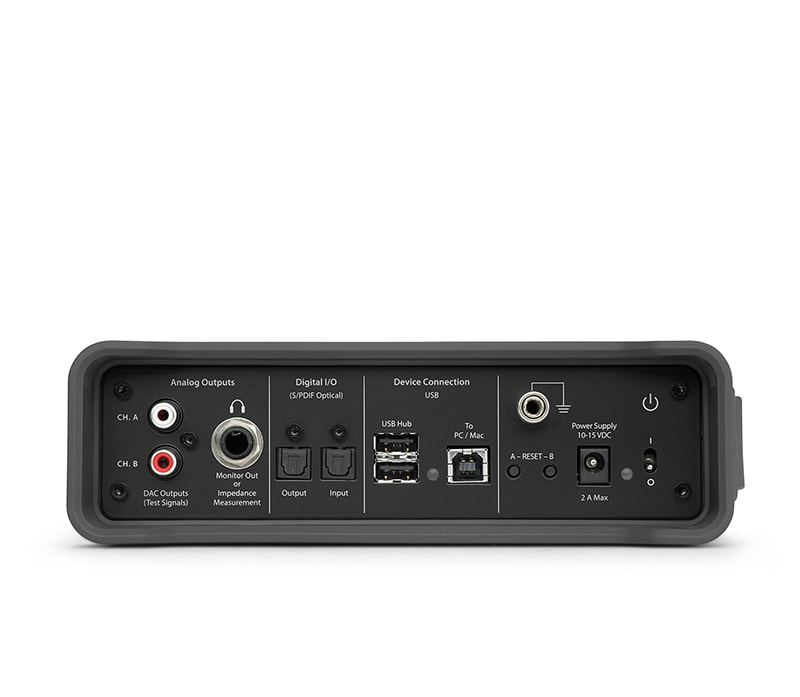

多重信号输出

内置数位转类比转换，可输出类比线路信号、耳机信号与光纤数字信号（S/PDIF）。

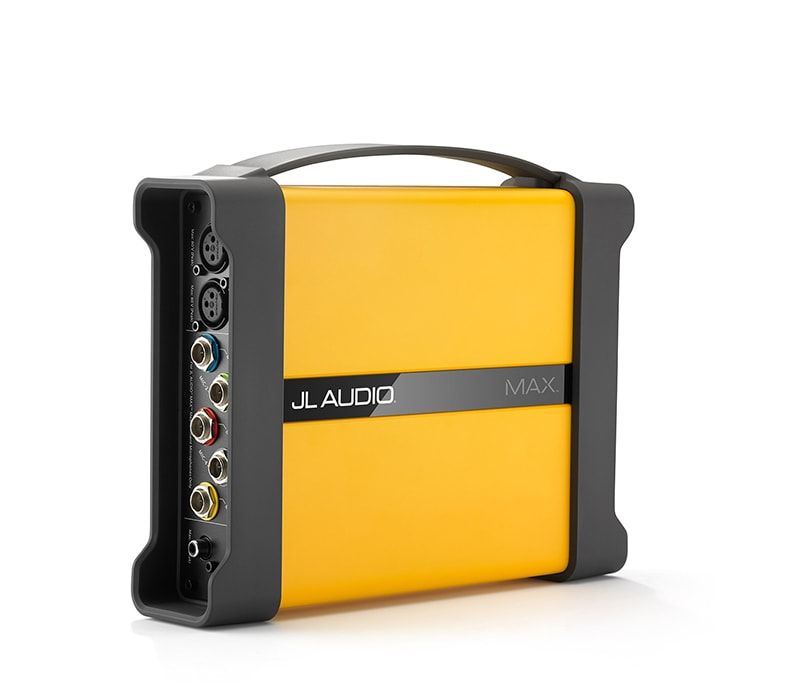

简易 VXi/MVi 功放设定

对 VXi 与 MVi 功放用户而言，MAX 音频量测系统可整合所有 DSP 控制，仅需一台电脑与 TüN 4 软件即可简化所有量测设置。

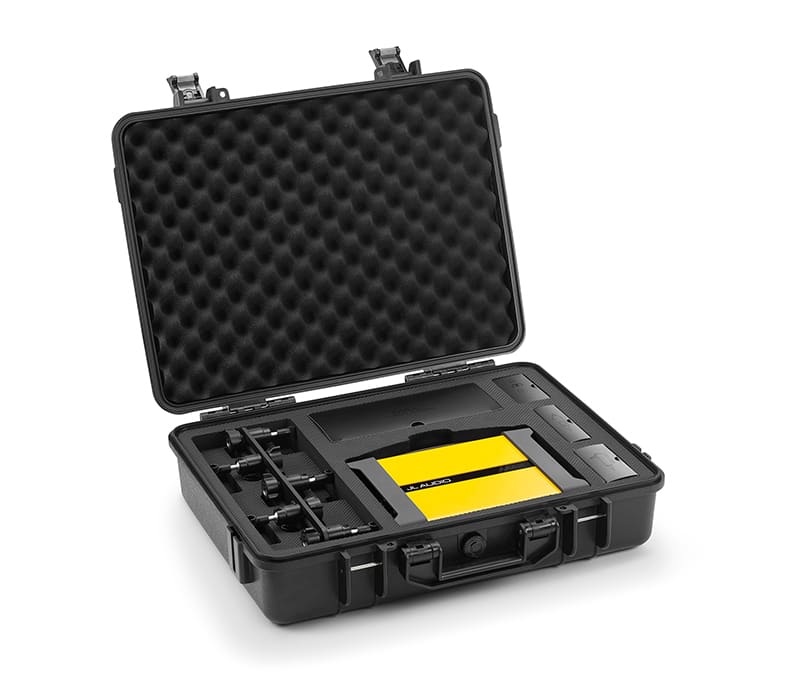

全套工具可收纳于携行盒

所有硬件、配件与线材可收纳于可上锁的防水硬壳箱内。阻抗与电气量测探头组另售。

细致・灵活・简易

技术亮点

自动真实延迟

可快速为 VXi/MVi 设置延迟，比其他方式更精准。

自动等化 (EQ)

此功能可在数秒内将 VXi/MVi 的参数式 EQ 套用至你选定的目标，大幅简化 EQ。

手动 EQ 设置也很简单

可在即时视觉回馈下进行精细手动 EQ 调整。

内置信号测试产生器

MAX 可输出测试所需的信号，并支持 WAV 文件播放。

家用音响/剧院

可测试房间模态以定位低音炮摆放位置，并调整分频和相位控制。

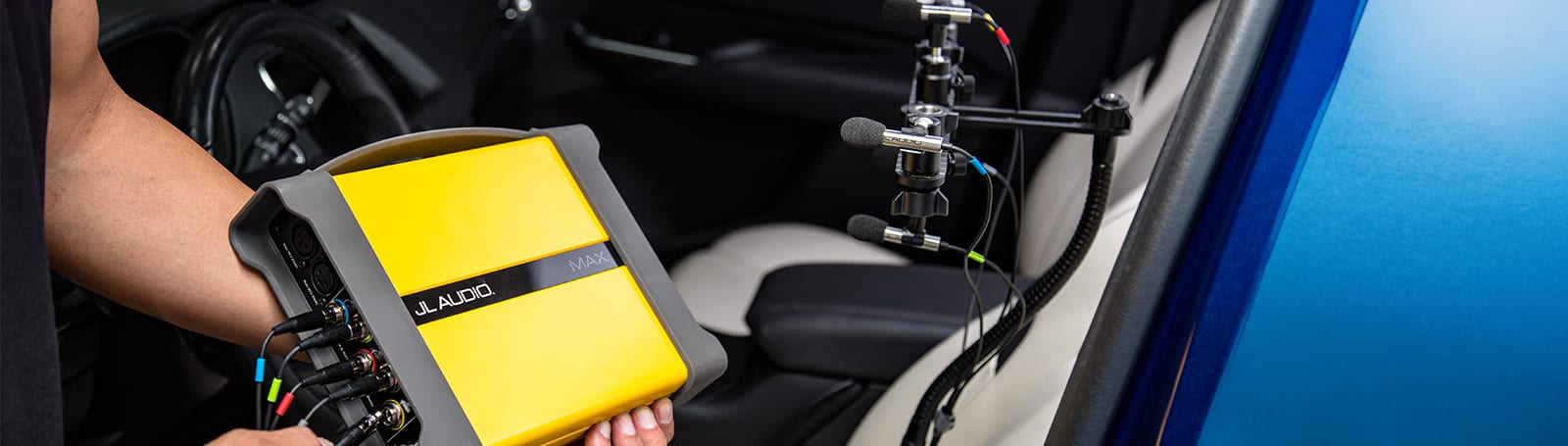

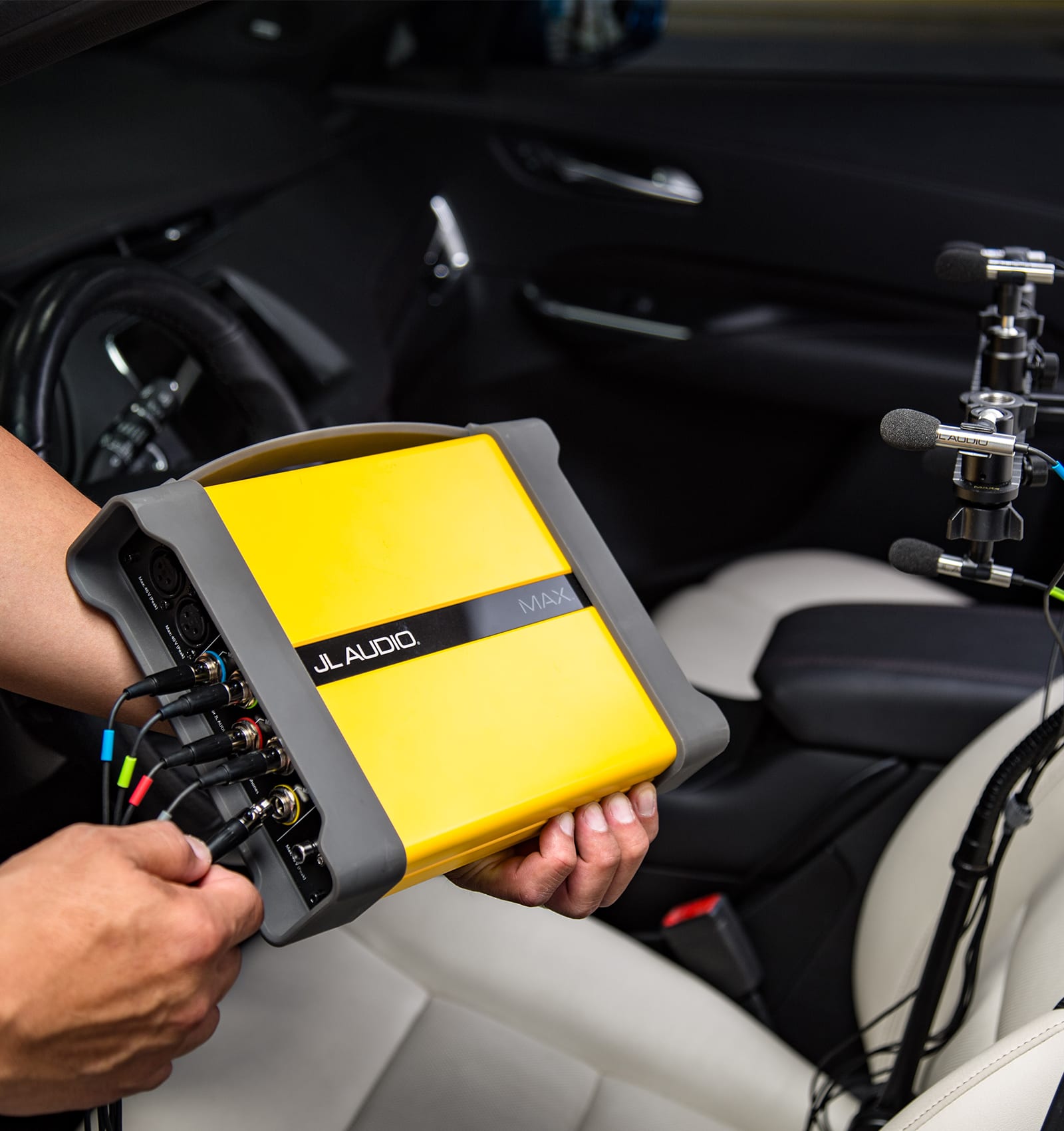

车用音响应用

麦克风阵列与 TüN 软件可简化车用 DSP 音响调校流程。

船艇与休旅车应用

对单一区域或多区域的音频系统进行频率响应与音量评估。

捕捉音频数据

可捕捉 RTA 测量数据以供后续查看与分析。

相关链接

常规
电源	12 VDC 标称（10–15 VDC 工作范围）

输入
高电平输入 1 & 2
引脚定义	XLR（Pin 1–GND，Pin 2–信号 +，Pin 3–信号 −）
输入阻抗	73 kΩ
平坦度 ±0.1 dB	5 Hz–15 kHz @ 44.1 / 48 / 96 kSR
平坦度 ±0.5 dB	5 Hz–20 kHz @ 44.1 kSR 5 Hz–22 kHz @ 48 kSR 5 Hz–35 kHz @ 96 kSR
串扰（5 Hz–20 kHz）	≤ –95 dB
串扰（1 kHz）	≤ –110 dB
THD（1 kHz）	≤ 0.0012%
THD+N（5 Hz–20 kHz）	≤ 0.035%
ADC 余量	-4.84 dBFS @ 80 VAC 峰值（56.57 Vrms 正弦波，差分驱动）
最大直流偏置电平	50 VDC（Pin 2 或 3 对 GND，Pin 1 为直流）
非平衡麦克风输入（1, 2, 3, 4, 5）
引脚定义	Mini-XLR（Pin 1–GND，Pin 2–信号 +，Pin 3–2 VDC）
输入阻抗	2.2 kΩ
平坦度 ±0.5 dB	10 Hz–10 kHz @ 44.1 / 48 / 96 kSR
串扰（5 Hz–20 kHz）	≤ –115 dB
串扰（1 kHz）	≤ –120 dB
THD（1 kHz）	≤ 0.0009%
THD+N（5 Hz–20 kHz）	≤ 0.01%
ADC 余量	-39.5 dBFS @ 94 dB SPL
RCA 平衡（参考输入）
接口	RCA 母座（中心针–信号 +，外壳–信号 −）
输入阻抗	~ 100 kΩ
平坦度 ±0.1 dB	5 Hz–15 kHz @ 44.1 / 48 / 96 kSR
平坦度 ±0.5 dB	5 Hz–20 kHz @ 44.1 kSR 5 Hz–22 kHz @ 48 kSR 5 Hz–35 kHz @ 96 kSR
THD（1 kHz）	≤ 0.005%
THD+N（5 Hz–20 kHz）	≤ 0.035%
S/PDIF 数字输入（光纤）
接口	TOSLINK
采样率	8 kHz–216 kHz
位深	8–24 bit PCM

输出
DAC 模拟输出
接口	非平衡 RCA
输出阻抗	200 Ω
0 dBFS 输出电平（RMS）	4 V
平坦度 ±0.1 dB	5 Hz–10 kHz @ 44.1 / 48 / 96 kSR
平坦度 ±1 dB	5 Hz–20 kHz @ 44.1 kSR 5 Hz–22 kHz @ 48 kSR 5 Hz–35 kHz @ 96 kSR
串扰（5 Hz–20 kHz）	≤ –95 dB
串扰（1 kHz）	≤ –110 dB
THD（1 kHz）	~ 0.0014%
THD+N（5 Hz–20 kHz）	≤ 0.032%
S/PDIF 数字输出（光纤）
接口	TOSLINK
采样率	44.1 kHz–96 kHz
位深	24 bit PCM
输出电平	由信号发生器电平控制定义

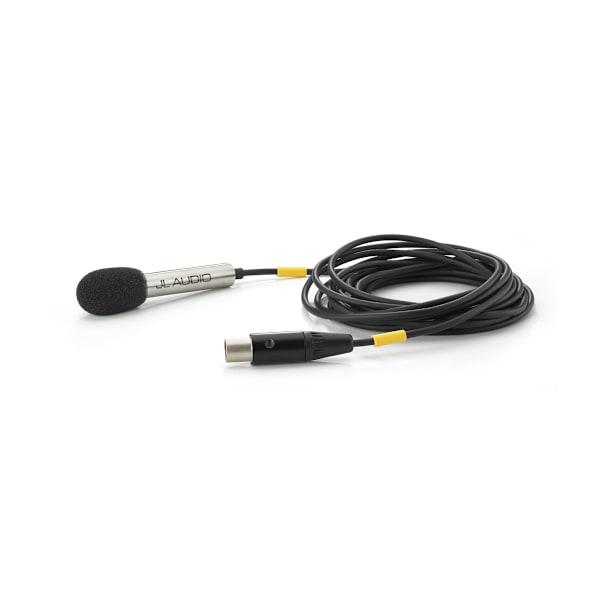

麦克风
尺寸 / 类型	1/4"，预极化驻极体（全指向）
平坦度 ±1 dB	50 Hz–10 kHz @ 44.1 / 48 / 96 kSR
平坦度 ±2 dB	5 Hz–≥20 kHz @ 44.1 / 48 / 96 kSR
最大输入声压级	130 dB SPL @ 1 kHz（≤ 2% THD）

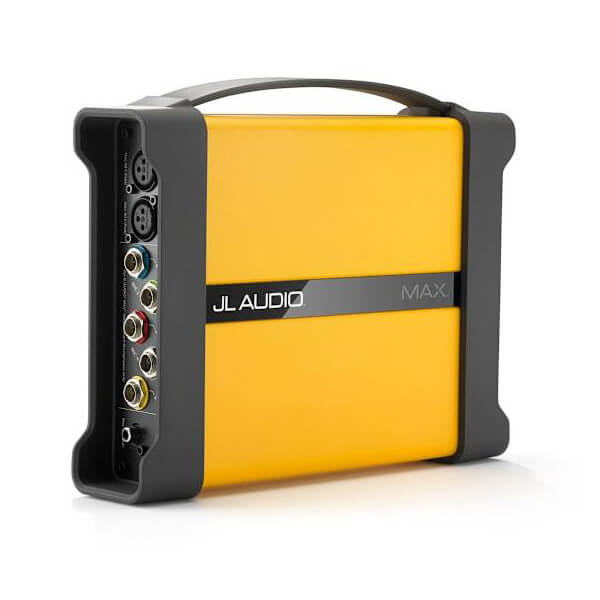

MAX™ 硬件接口
五支测量麦克风（可拆防风罩）

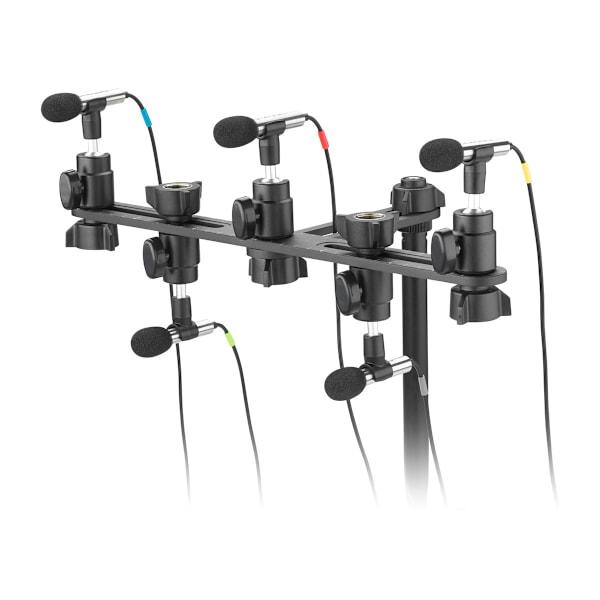

多麦克风装置及安装配件
USB A/B 电缆
12V 直流电源线
交流电源适配器
软式配件收纳袋
防水硬壳
