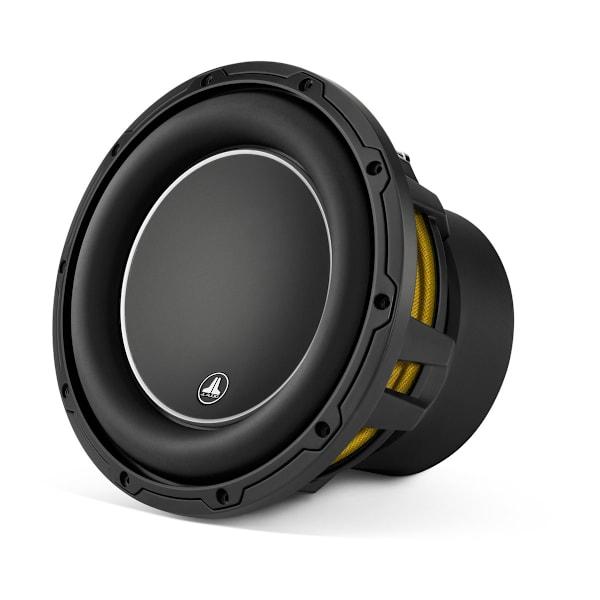

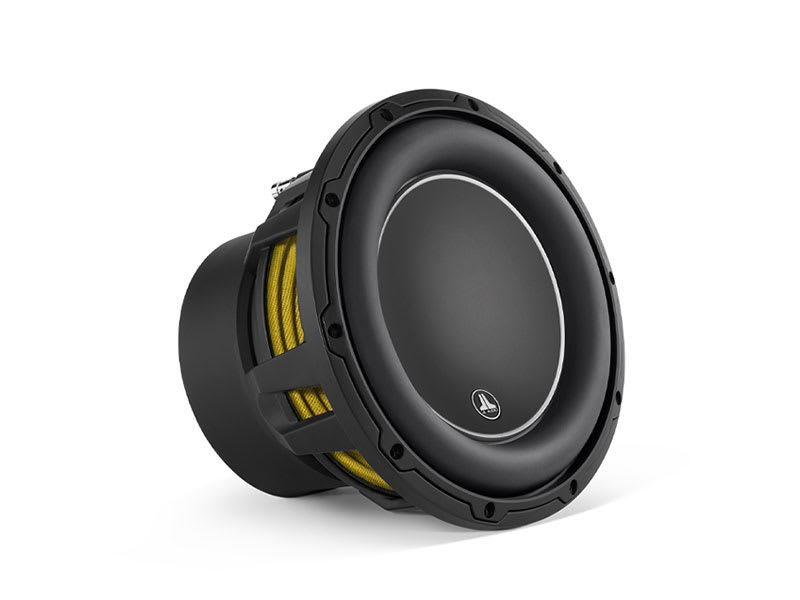

JL Audio W6v3 Car Subwoofer

车用重低音扬声器

产品料号 010-03209-00

电商专区

产品特征
产品规格
标准配置
软件更新
配件
适用机器

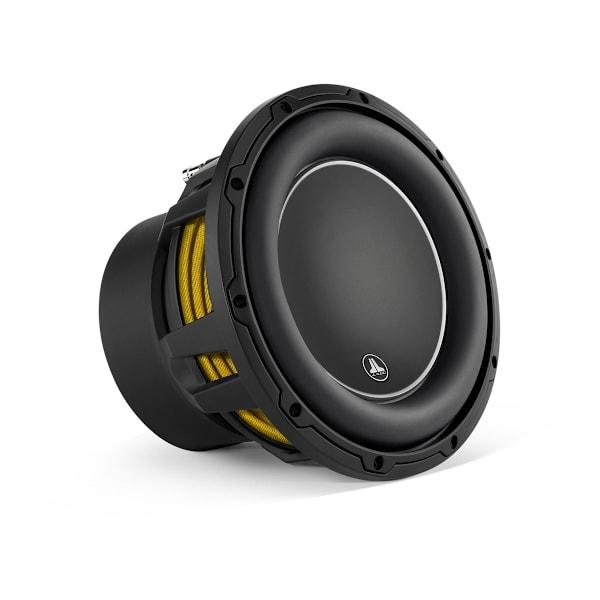

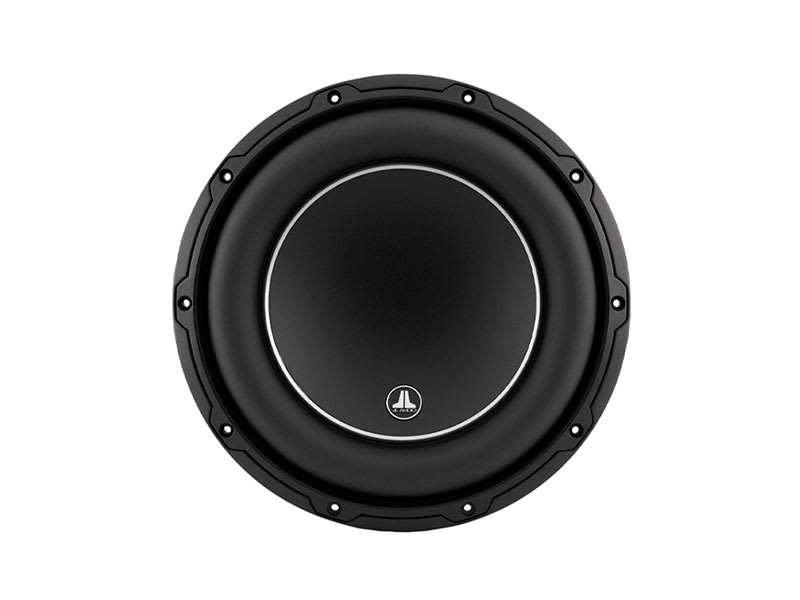

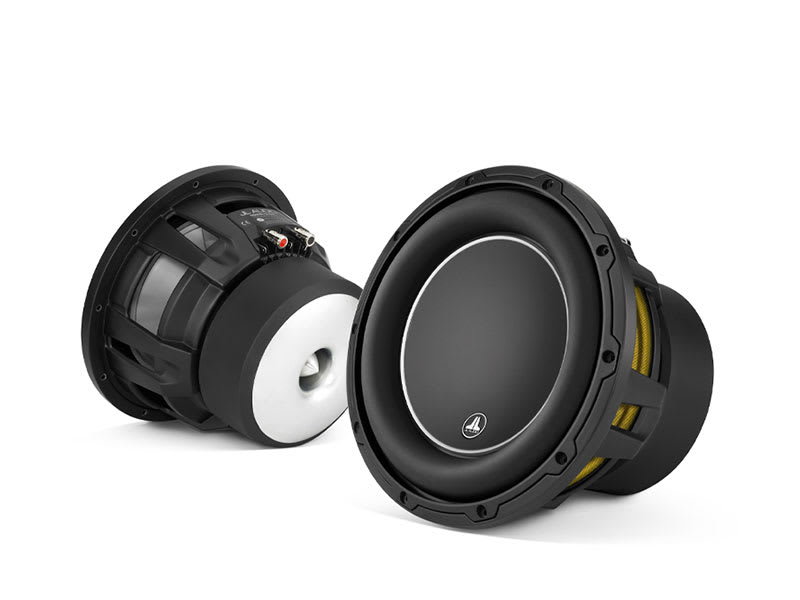

震撼低音，尽在小巧箱体

W6v3 系列低音单元借鉴了旗舰 W7 系列的关键突破性技术，在追求小型音箱低音完美的道路上迈出了巨大的一步。凭借超长线性冲程能力和强大的磁力系统，这些坚固的 10 英寸和 12 英寸低音单元可带来强劲而清晰的次低音表现，在整个驱动器的动态范围内，失真度极低，远低于人耳可察觉的水平。

在小型音箱应用中，尽情享受深沉、清晰且有层次的低音表现

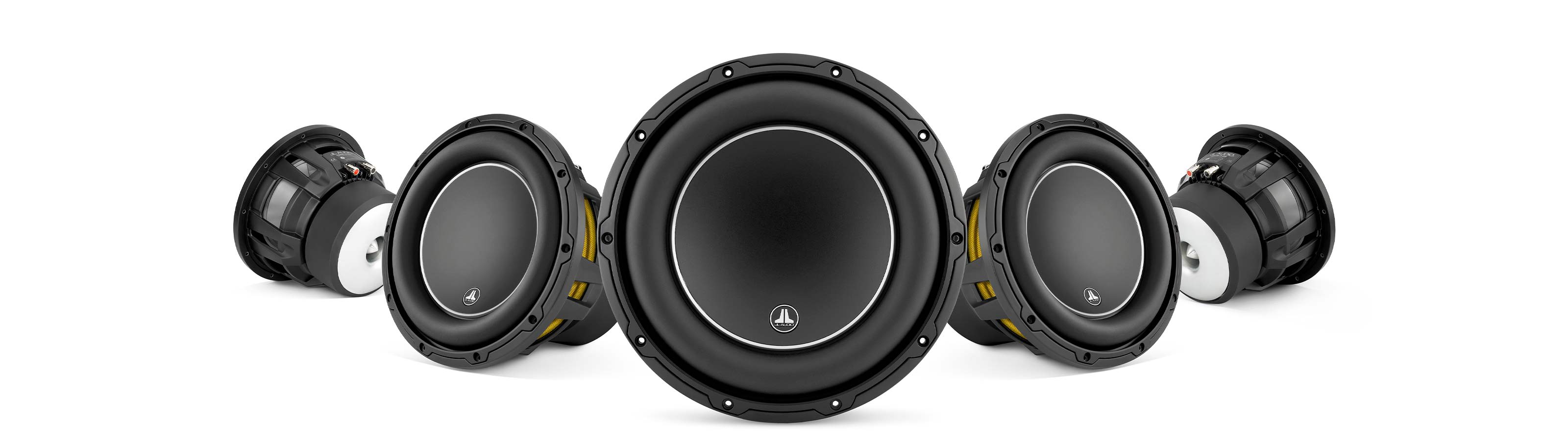

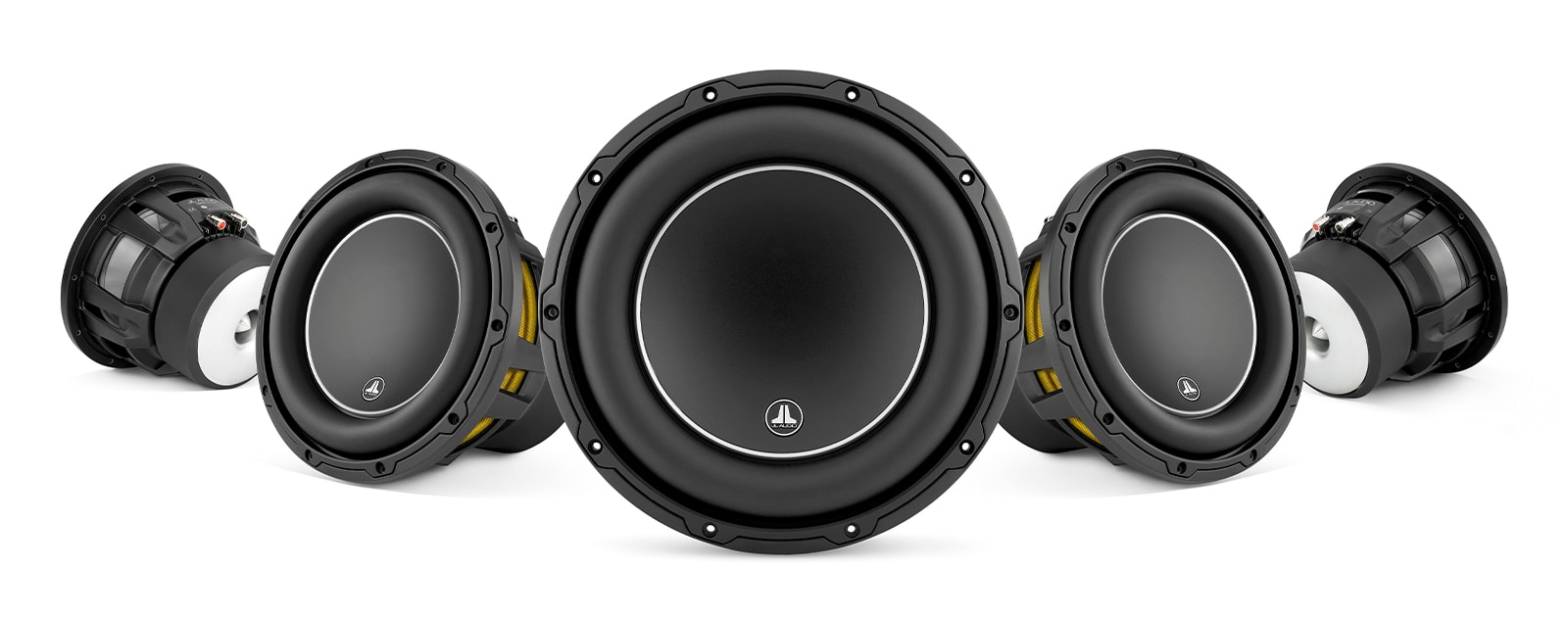

可选择 10 英寸或 12 英寸 W6v3 系列低音单元

DMA 优化的马达系统确保精确、线性的锥体运动

铸铝音圈设计具备升高框架散热技术

10 英寸和 12 英寸型号与 200 至 600 瓦特范围的放大器功率最佳搭配

1 年保修

WHAT YOU'LL LOVE

专为小型音箱发出大音量而设计

W6v3 系列重低音喇叭在马达结构、线性度和悬挂技术方面提供强大优势，专门设计用于从极为紧凑的音箱中提供深沉、丰富、均匀平衡的低音输出。

动态电机分析（DMA）优化设计

采用专有的马达、悬挂和锥盆建模系统，实现长行程、线性激振能力，具有低失真和强劲的声音输出。平坦、渐进式卷边波纹盘确保在重低音喇叭令人印象深刻的 0.75 英寸激振范围内保持线性顺应性。

聚丙烯振膜技术

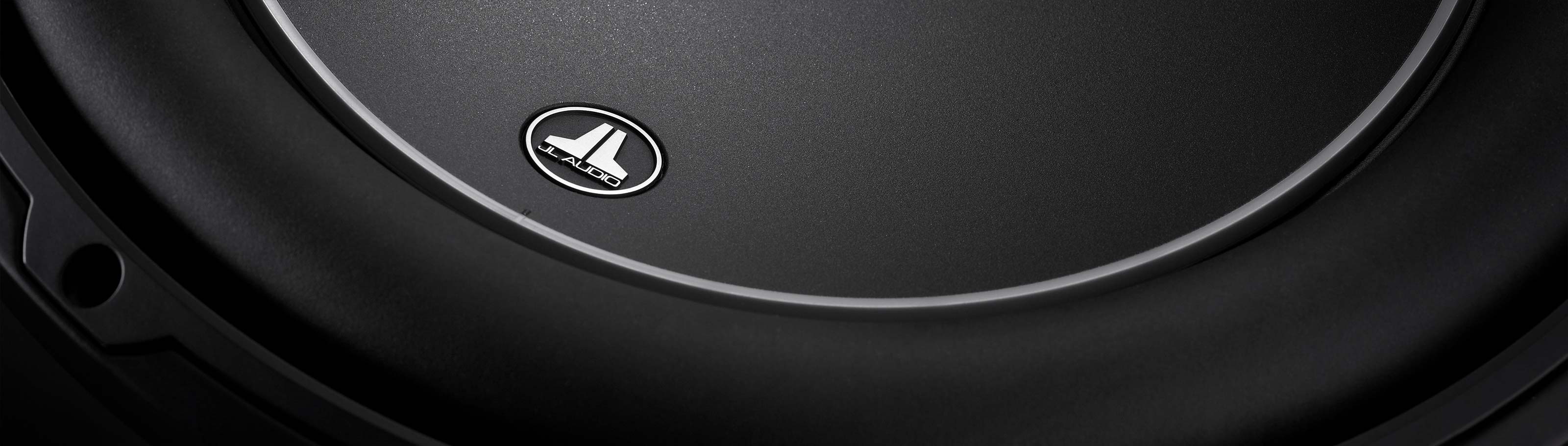

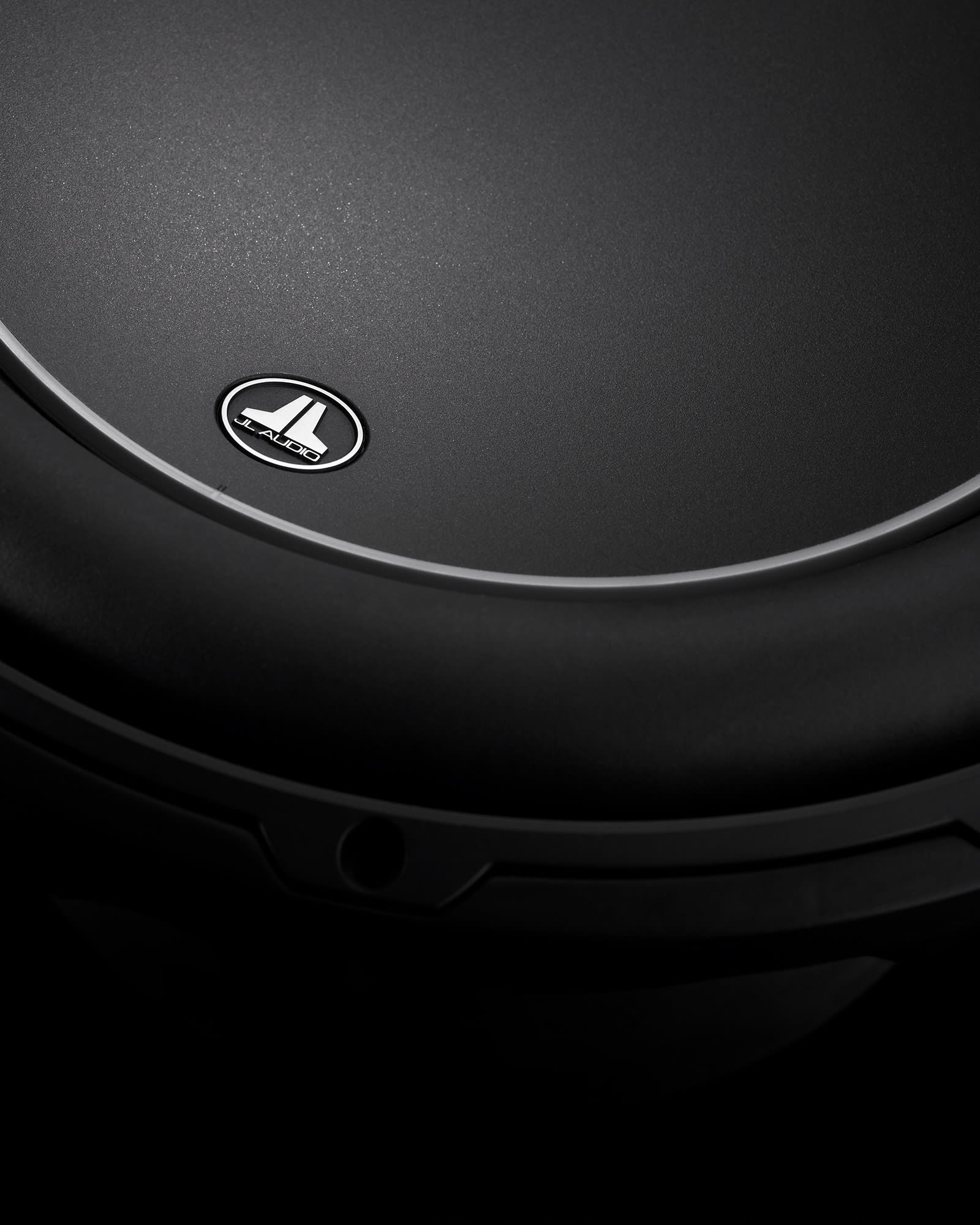

射出成型、矿物填充聚丙烯锥盆结构搭配橡胶悬边，提供清脆、强劲的低音输出，同时具有足够的刚性和耐用性，可承受长时间高音量播放。银色装饰环和独特的 JL Audio 徽章为外观增添完美收尾。

定制装饰

为了打造个性化外观，重低音喇叭随附的黑色 ABS 装饰环可进行定制涂装，以配合您安装环境的配色方案。

坚固铸合金结构

受益于 JL Audio 多年的低音喇叭设计经验，W6v3 型号采用坚固的铸造合金框架，让您的重低音喇叭能够处理强大功率，而无需承受可能扭曲音质的结构弯曲。

强大且适应性强

在各种车辆应用中，无论是密闭式或低音反射式音箱，W6v3 重低音喇叭都能提供卓越的音质和功率处理能力。10 英寸和 12 英寸版本都支持与 200 至 400 瓦范围的扩大机配对。

音频技术

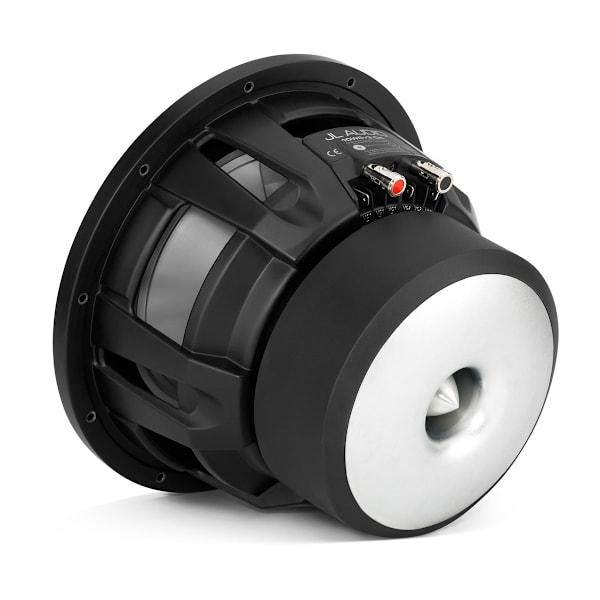

抬升框架散热技术

JL Audio 的专利设计 —— 抬升框架散热结构，通过在扬声器音圈顶部导入高速气流，有效降低温度，从而提升功率承受能力并增强系统可靠性。

精密设计的导线系统

精心设计的导线结构与连接装置，确保在最极端的运作需求下，导线能以可控且安静的方式运行。

FCAM 技术

这种“浮动式振膜连接方式”，通过将悬边/振膜组件与音圈骨架/音盆支架结构粘合，可在扬声器组装后确保悬边几何形状准确，从而实现更好的振膜位移控制和音圈动态对位。

覆盖式环绕技术

通过利用传统扬声器中原本浪费的空间，这项突破性创新技术可以控制 W6v3 低音扬声器的大冲程，同时不牺牲宝贵的振膜面积。

极柱通风气流控制（PVAC）

热管理对于高功率低音炮至关重要。JL Audio 的 PVAC 技术通过引导并提高气流速度，有效降低音圈温度，从而提升音频保真度和可靠性。

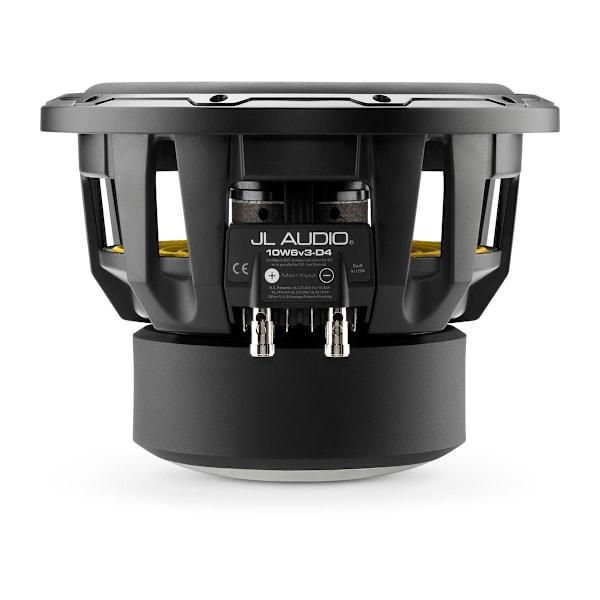

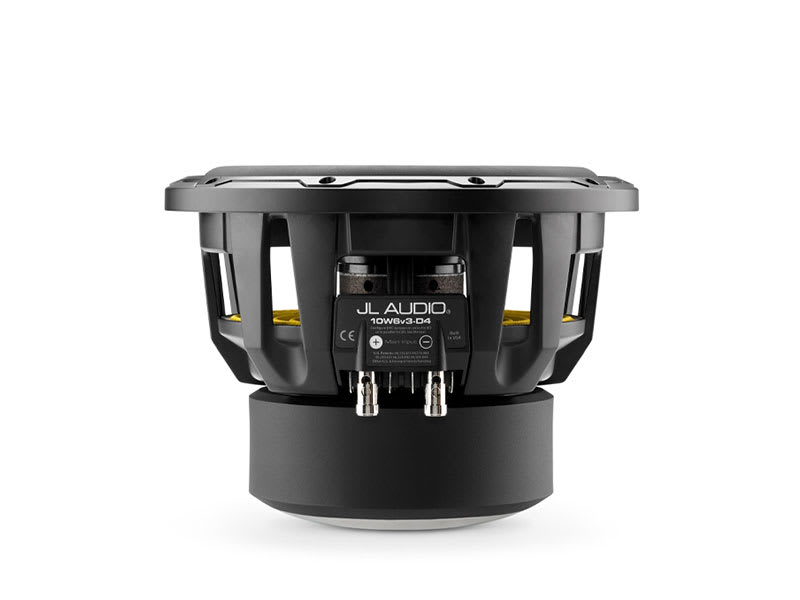

端子跳线系统

W6v3 低音炮配备双音圈，必须正确连接到功放（串联或并联），并使用端子跳线系统以确保低音炮的正常运作。

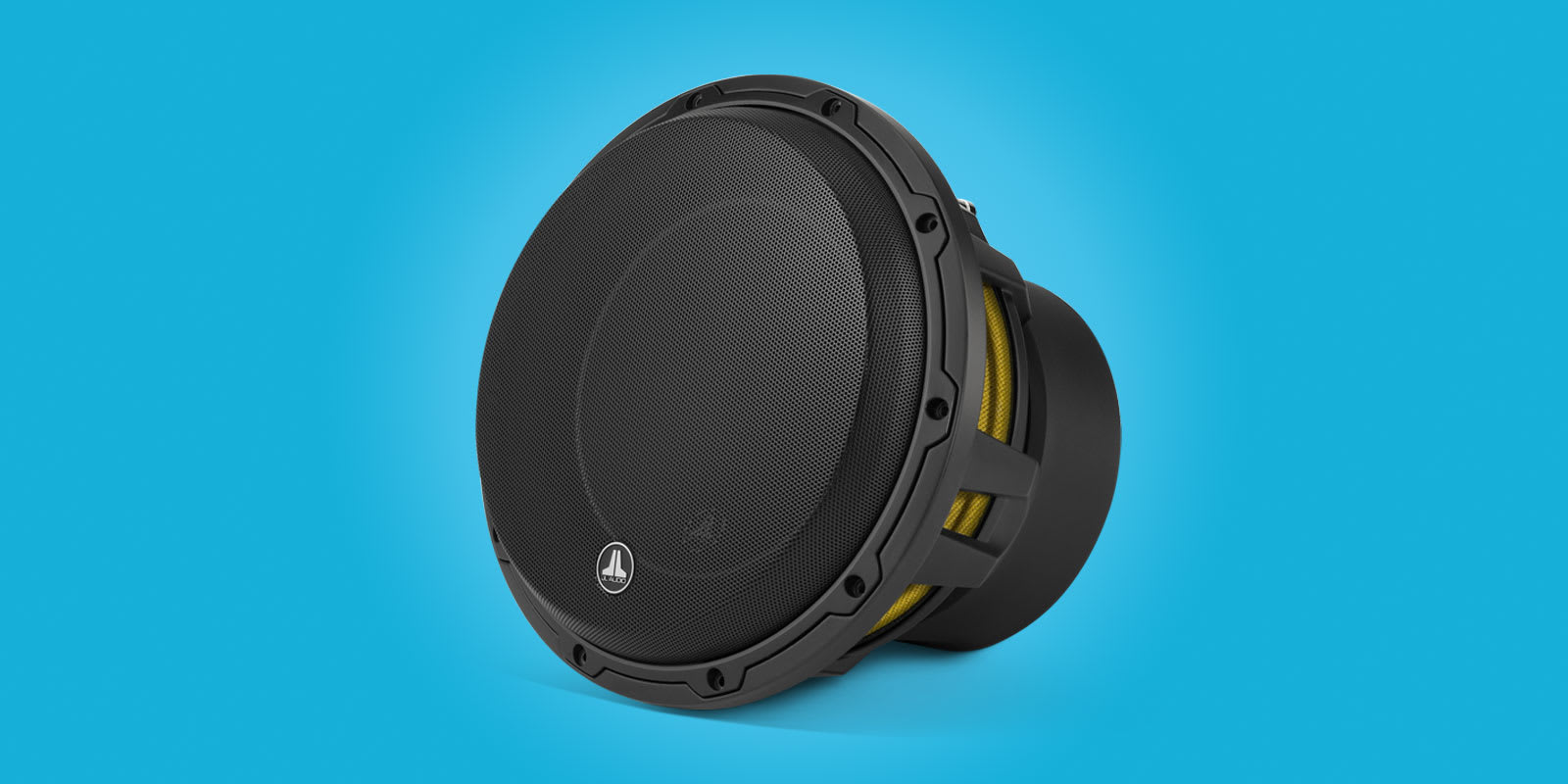

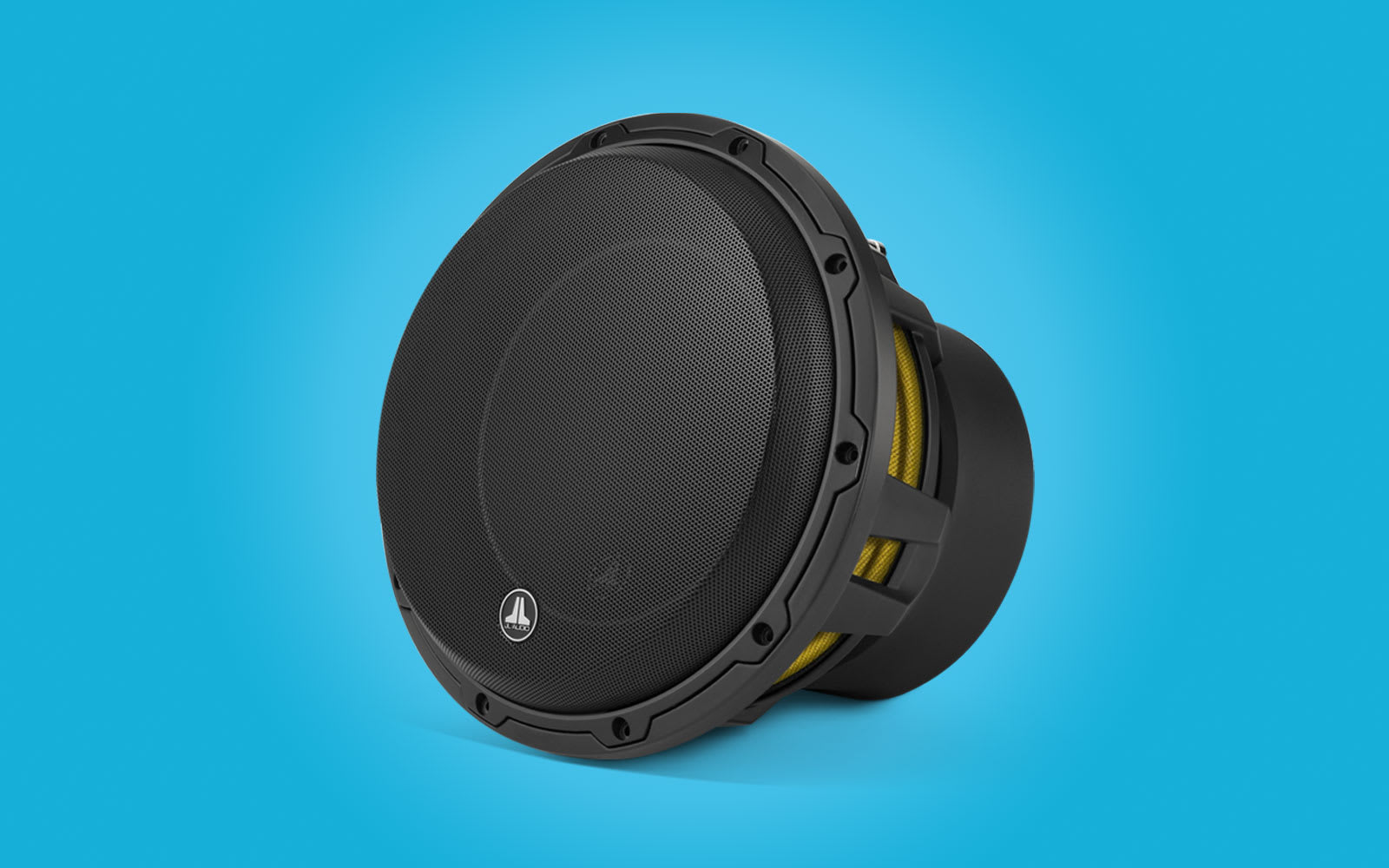

可选配的钢网格栅内框为您的 W6v3 低音扬声器提供美观且坚固的保护。

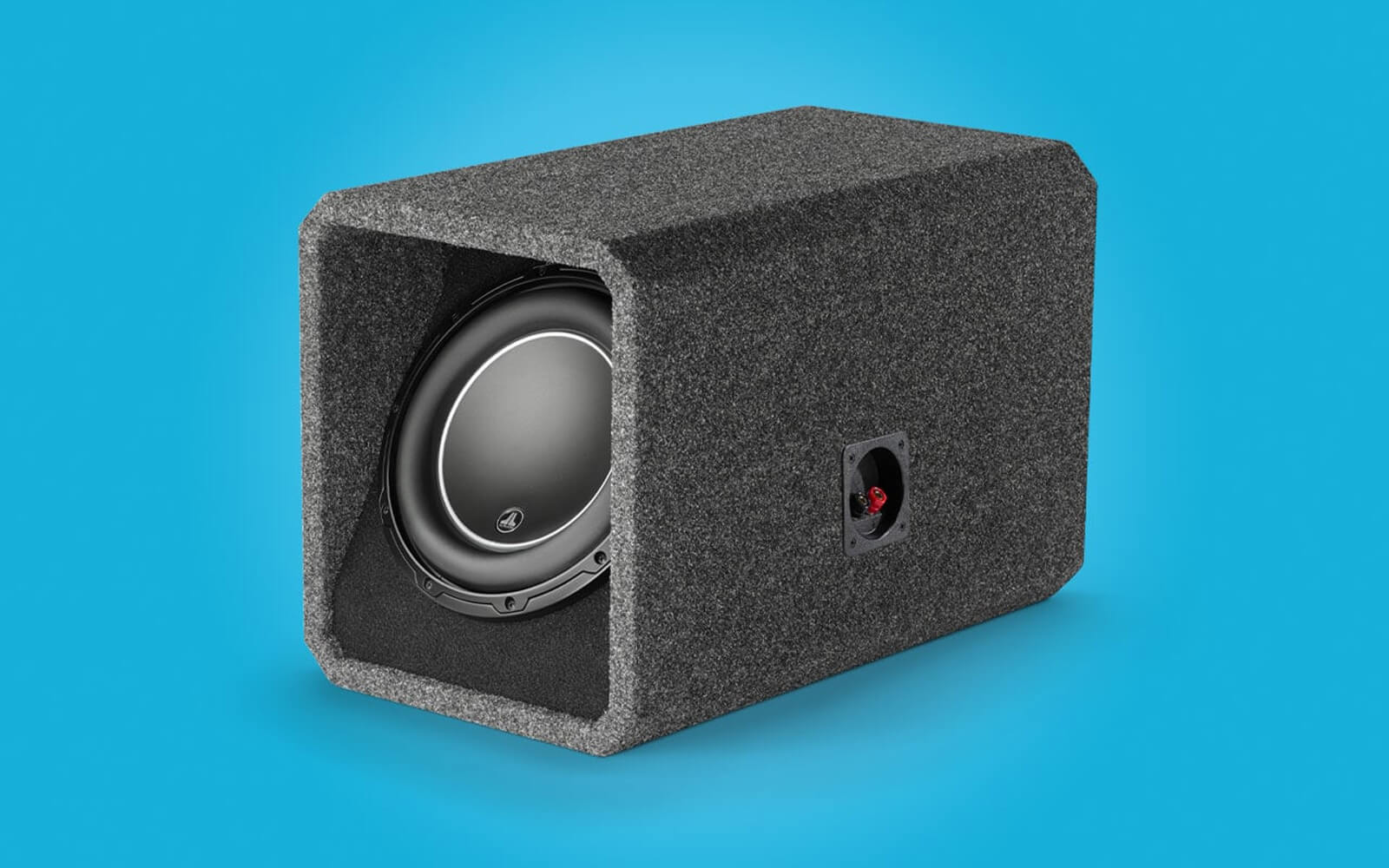

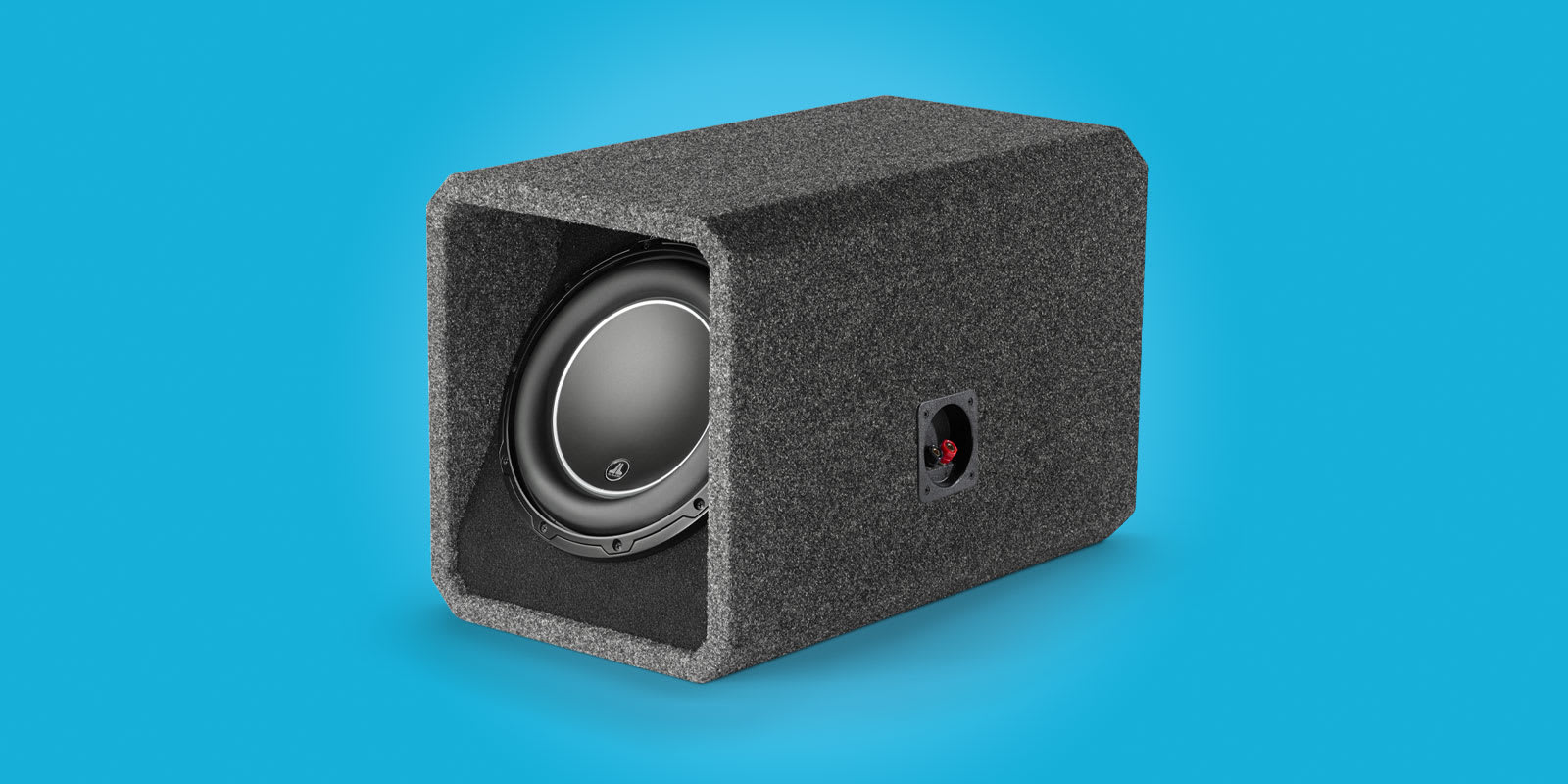

预装式 W6v3 箱体提供多种安装方式，可在极其狭小的空间中实现卓越音质。

相关链接

规格
尺寸	10"/12"
重量	10": 20 lbs (9.1 kg) 12": 25.6 lbs (11.6 kg)
持续功率处理能力 (RMS)	600 W
灵敏度 (SPL 1 W/1 m)	10": 82.7 dB 12": 85.4 dB
标称阻抗	双 4 Ω
推荐功放功率 (RMS)	200-600 W
音盆材质	矿物填充聚丙烯
保修	1 年

连接
扬声器连接	按钮式接线端子

安装尺寸
框架外径	10": 10.5" (267 mm) 12": 12.5" (318 mm)
安装深度间隙	10": 6.89" (175 mm) 12": 7.52" (191 mm)
安装孔	10": 9.02" (229 mm) 12": 11.02" (280 mm)
螺栓孔分布圆	10": 9.86" (250 mm) 12": 11.86" (301 mm)
马达外径	10": 6.76" (172 mm) 12": 7.0" (178 mm)
驱动器位移	10": 0.078 cu ft (2.1 L) 12": 0.105 cu ft (2.97 L)

参数
自由空气共振频率 (FS)	10": 30.12 Hz 12": 26.919 Hz
电学品质因数 (Qes)	10": 0.543 12": 0.487
机械品质因数 (Qms)	10": 9.228 12": 9.365
总品质因数 (Qts)	10": 0.513 12": 0.463
等效顺性 (Vas)	10": 0.821 cu ft (23.25 L) 12": 1.920 cu ft (54.37 L)
单向线性位移（Xmax；通过单方向音圈悬垂法测量，未应用修正因子）	0.75" (19 mm)
参考效率 (NO)	0.11%
有效活塞面积 (SD)	10": 49.303 in² (0.0318 m²) 12": 75.338 in² (0.0486 m²)
直流电阻 (RE)	10": 6.452 Ω 12": 6.493 Ω

密封外壳规格
壁厚	0.75" (19 mm)
前障板厚度	0.75" (19 mm)
净内部容积	10": 0.55 cu ft (15.57 L) 12": 1.0 cu ft (28.3 L)
外部宽度 (W)	10": 12.5" (318 mm) 12": 15" (381 mm)
外部高度 (H)	10": 12.5" (318 mm) 12": 15" (381 mm)
外部深度 (D)	10": 10.5" (267 mm) 12": 12" (305 mm)
-3 dB 截止频率 (F3)	10": 42.27 Hz 12": 41.62 Hz
系统共振 (FC)	10": 47.55 Hz 12": 45.99 Hz
系统共振 Q 值 (QTC)	10": 0.8099 12": 0.7912

开孔式外壳规格
壁厚	0.75" (19 mm)
前障板厚度	0.75" (19 mm)
净内部容积	10": 0.75 cu ft (21.2 L) 12": 1.3 cu ft (36.8 L)
外部宽度 (W)	10": 21.5" (546 mm) 12": 27" (686 mm)
外部高度 (H)	10": 12.375" (314 mm) 12": 14" (356 mm)
外部深度 (D)	10": 11.125" (282 mm) 12": 12.5" (318 mm)
内部插槽端口宽度	10": 1.375" (35 mm) 12": 1.75" (44 mm)
内部插槽端口高度	10": 10.875" (275 mm) 12": 12.5" (318 mm)
内部插槽端口长度	10": 30.40" (772 mm) 12": 37.125" (943 mm)
端口延伸长度	10": 16.5" (419 mm) 12": 21.250" (540 mm)
调谐频率 (FB)	10": 39 Hz 12": 33 Hz
-3 dB 截止频率 (F3)	10": 33 Hz 12": 31 Hz

其他

以上列出的外壳尺寸建议基于使用厚度为 19 毫米（0.75 英寸）的材料。如果您使用厚度为 16 毫米（0.625 英寸）的材料，则每个尺寸减去 6.5 毫米（0.25 英寸）。请勿使用厚度小于 16 毫米（0.625 英寸）的材料，因为这可能会影响外壳的刚性。

以上列出的所有外壳体积均为净内部体积！必须将驱动器位移、端口位移和支架位移相加才能获得最终的总内部体积。以上所有外壳尺寸均已将此考虑在内。

在共用外壳中使用多个扬声器时，您需要重新计算外壳和端口尺寸。如需帮助，请联系您的 JL Audio 授权经销商或 JL Audio 技术支持。

我们建议在采用高品质卫星音箱和高品质功放的双功放系统中使用此产品。我们不建议将此产品与无源分频器（线圈）一起使用，因为此类设备会对性能产生不利影响。

所有规格如有更改，恕不另行通知。

W6v3 低音扬声器
装饰边框（已安装）
跳线接头（已安装）
