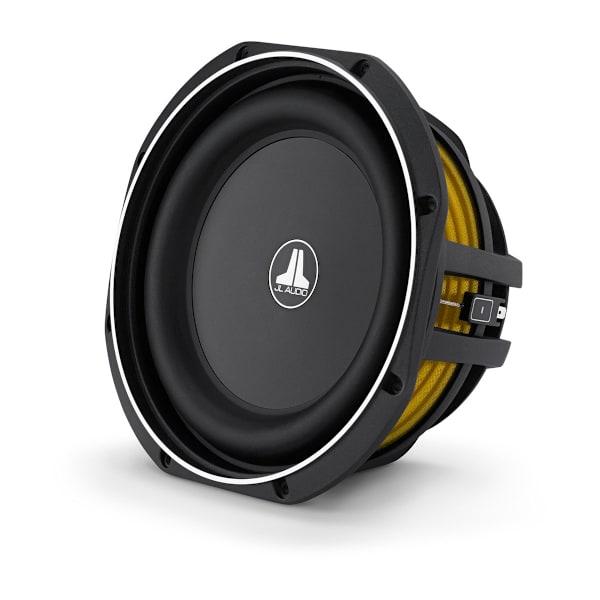

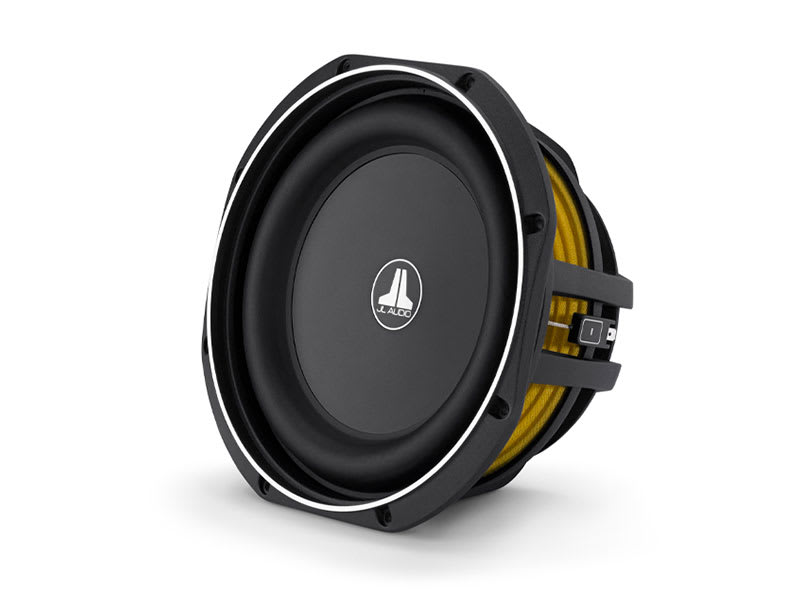

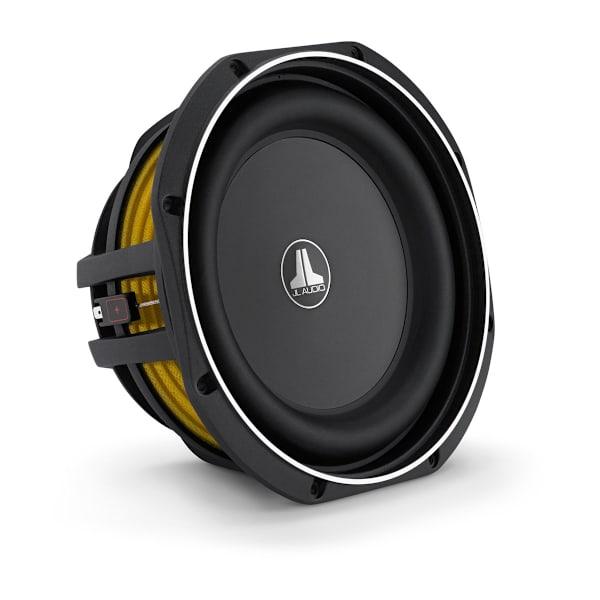

JL Audio TW1 Thin-Line Car Subwoofer

薄型车载重低音扬声器

产品料号 010-03212-00

电商专区

产品特征
产品规格
标准配置
软件更新
配件
适用机器

专为征服以往难以安装的空间而设计

TW1 低音炮提供浅层安装深度、最小正面间隙和超紧凑外壳需求的强大组合，是狭小空间应用的理想选择。它们的薄型技术从独特的空间效率架构中提取出最大的低音音质和输出。

在狭小空间安装中提供深沉、强劲的低音表现

选择 10 英寸或 12 英寸

极小的箱体容积要求（仅 0.35 立方英尺）

薄型框架设计最大程度减少每个低音炮对正面间隙的需求

适合搭配 75 至 300 瓦范围的放大器功率

1 年保修

WHAT YOU'LL LOVE

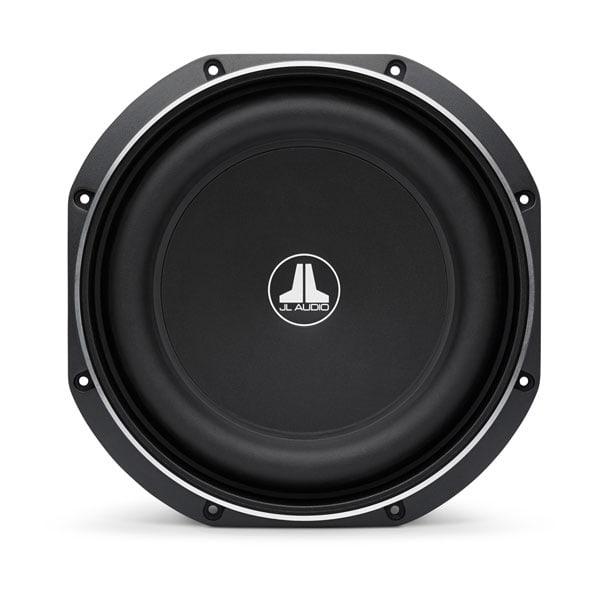

嵌入式悬浮

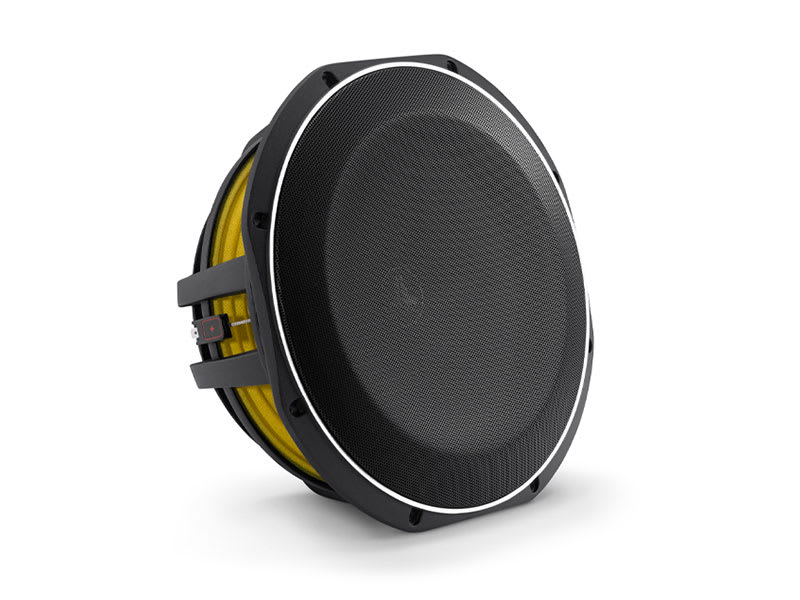

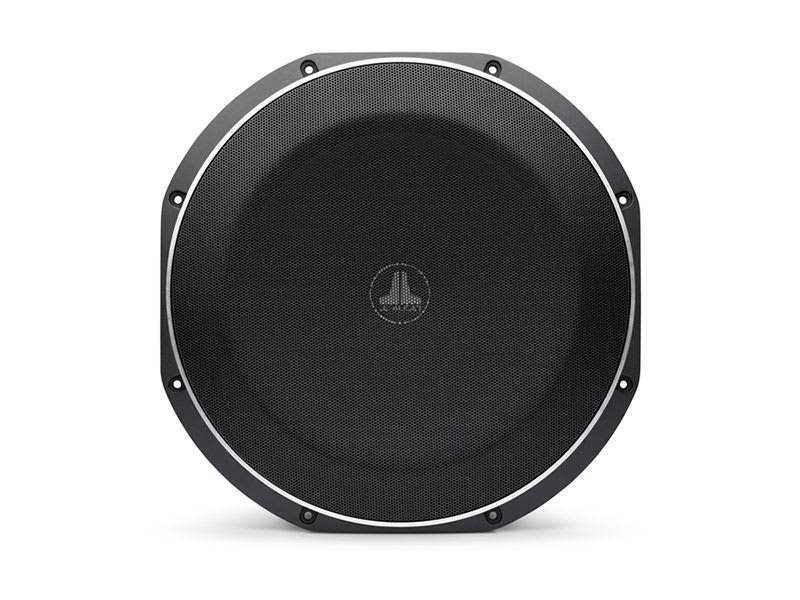

凭借 TW1 超低音扬声器的低轮廓悬浮设计，驱动器的大部分前向位移发生在框架尺寸内——即使安装了随附的网罩，也仅需 0.87 英寸的前方净空。这允许更有效地利用空间，并在给定的总深度内增加箱体容积。

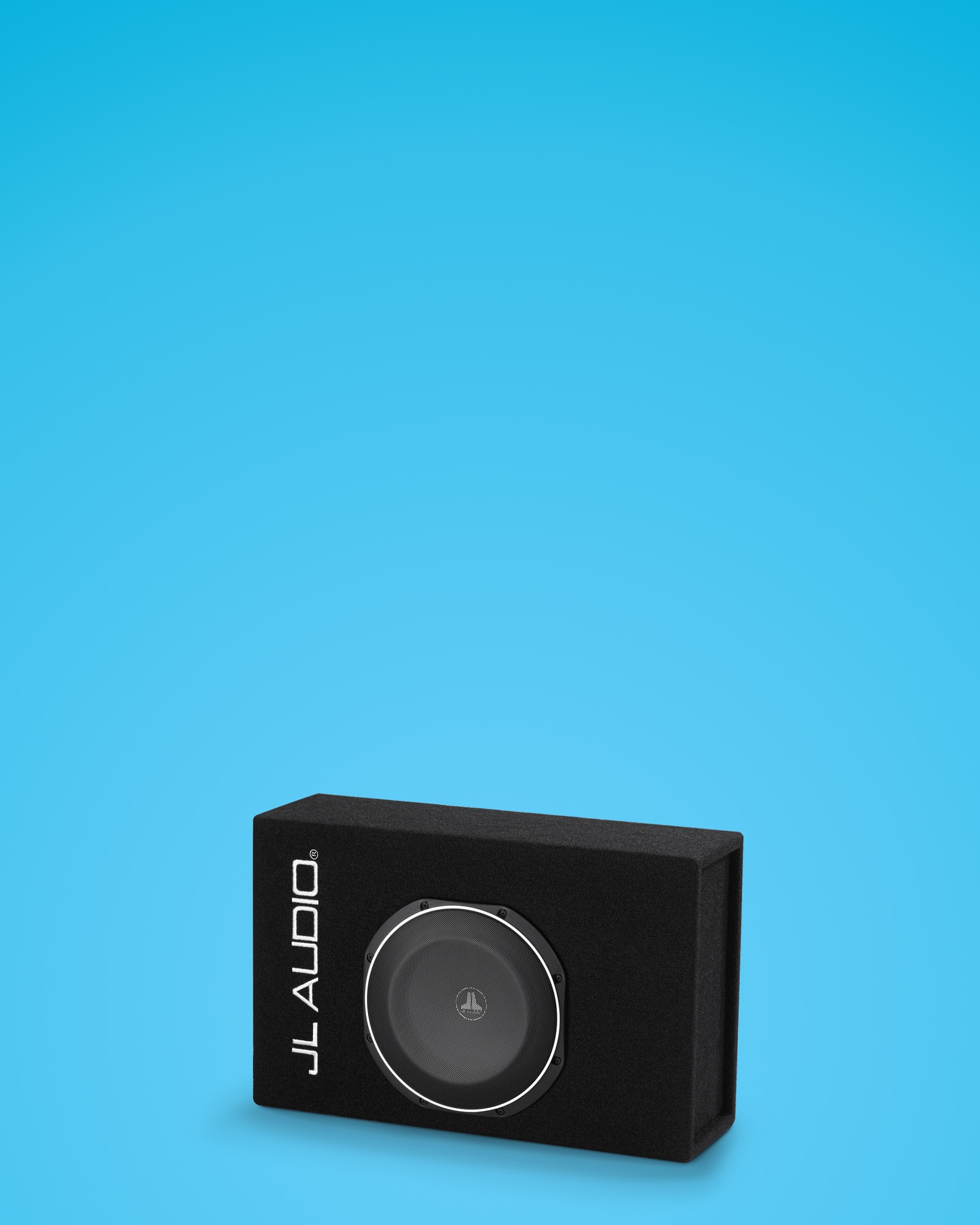

为了从小型箱体中发出大音效而设计

秉持其“狭小空间”使命，TW1 超低音扬声器提供浅层安装深度与出色位移能力的强大组合，从极其紧凑的箱体中产生平滑且有力的低音。

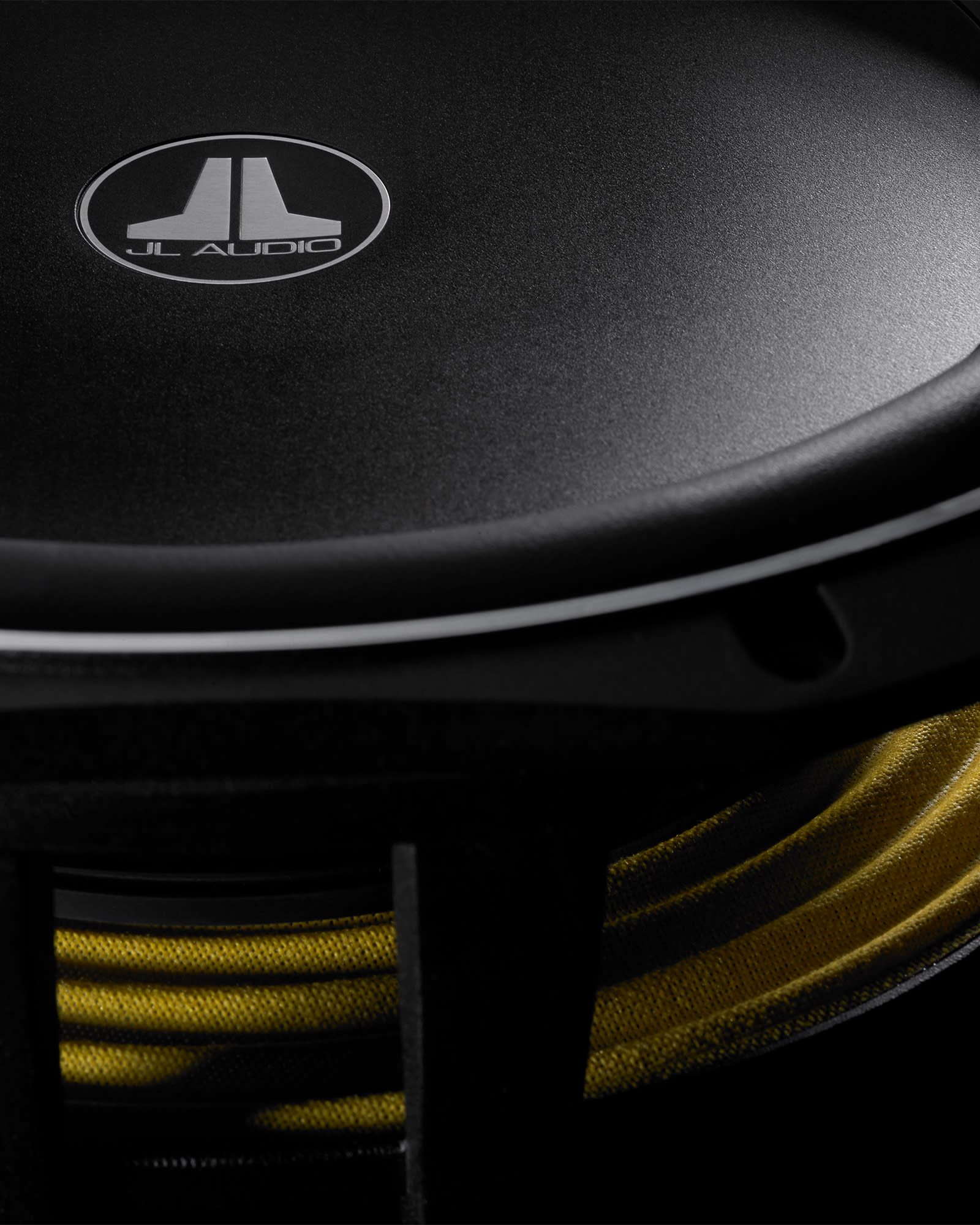

聚丙烯振膜技术

以其在恶劣环境中的耐用性和防潮性而闻名，TW1 系列的注塑成型云母填充聚丙烯锥体设计，提供令人印象深刻的频率响应和深沉有力的低音再现，同时失真极低。

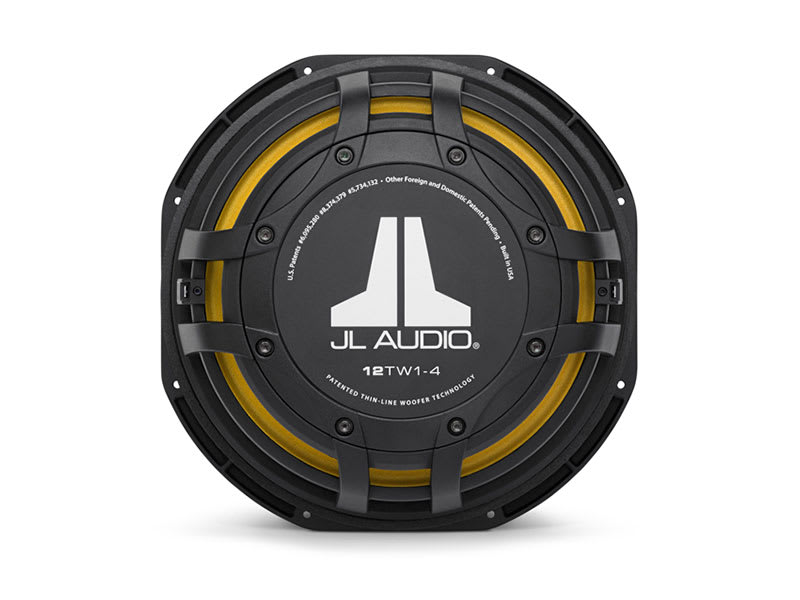

动态电机分析（DMA）优化设计

专有的电机、悬挂和振膜建模系统实现了长线性偏移能力，同时保持低失真和强劲的声音输出。最终带来的是在各种功率水平下都能呈现紧致、清晰、富有层次的低音表现。

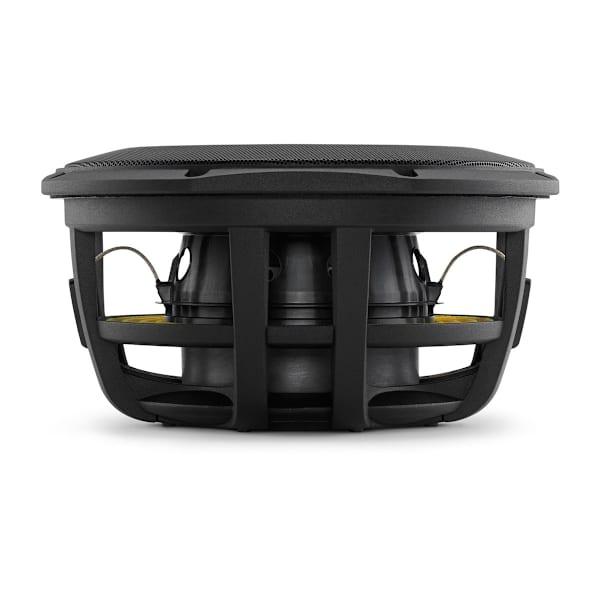

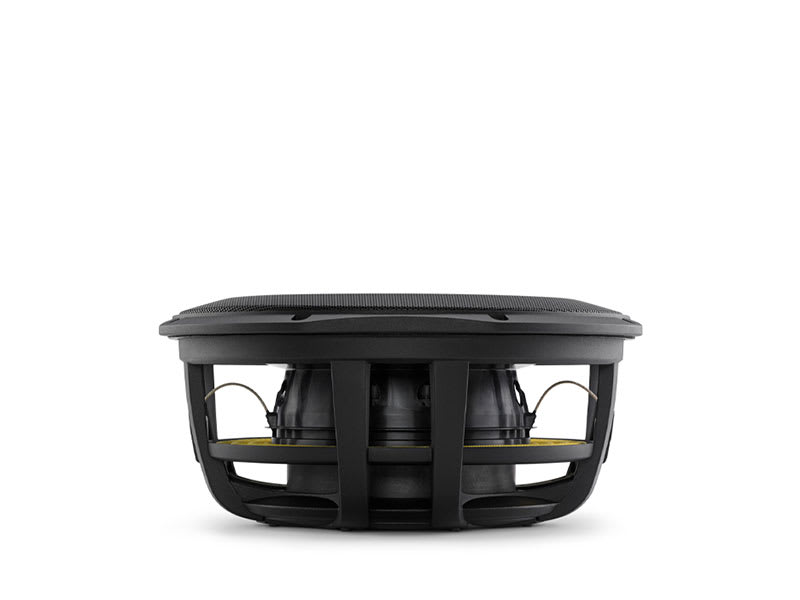

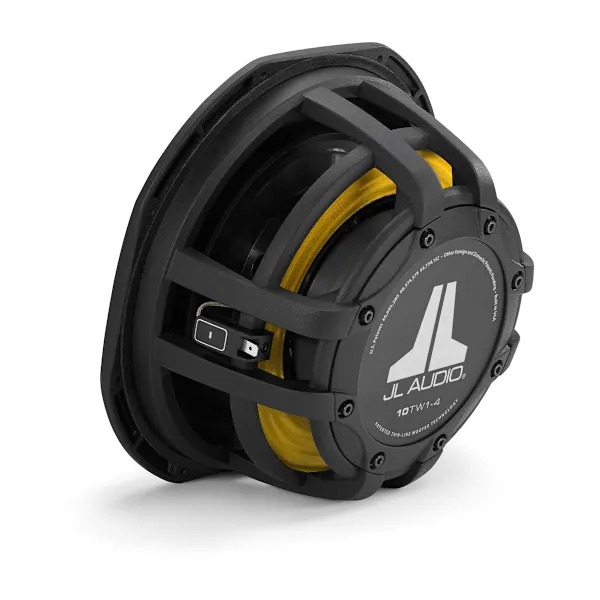

节省空间的框架设计

凭借 JL Audio 多年低音扬声器设计经验，坚固的 TW1 系列扬声器采用专为目的设计的铸合金框架，具平坦边缘，适合在并排安装两个或更多扬声器时实现紧密排列。

强大且适应性强

在多种车辆应用中，无论是密封或通风箱体，TW1 超低音扬声器均提供卓越的音质和功率处理能力。10 英寸和 12 英寸版本均支持与 75 至 300 瓦范围的放大器配对。

音频技术

同轴管悬挂技术

TW1 系列采用专利的同轴管结构，集成于注塑成型的扬声器振膜本体中。该结构在支撑音圈和环形弹波的同时，还允许将大型磁路结构前移，从而突破传统设计的限制。

精心设计的引线结构

精心设计的引线结构及其固定方式，确保在极端振幅下仍能保持引线运动受控且安静，有效避免噪音干扰。

搭载 TW1 系列音箱，让您在有限空间中也能享受卓越音质。

了解更多

相关链接

规格
尺寸	10"/12"
重量	10": 10.5 lbs (4.8 kg) 12": 16.5 lbs (7.5 kg)
持续功率处理能力 (RMS)	300 W
灵敏度 (SPL 1 W/1 m)	10" (2 Ω): 82.5 dB 10" (4 Ω): 82.2 dB 12" (2 Ω): 85.07 dB 12" (4 Ω): 85.15 dB
标称阻抗	2 Ω 或 4 Ω
推荐功放功率 (RMS)	75-300 W
音盆材质	矿物填充聚丙烯
配备格栅	是
保修	1 年

连接
扬声器连接	叉形端子

安装尺寸
框架外径	10": 10.375" (264 mm) 12": 12.375" (314 mm)
安装深度间隙	10": 4.36" (111 mm) 12": 4.62" (117 mm)
前格栅突出量	0.87" (22 mm)
安装孔	10": 9.0625" (230 mm) 12": 11.0625" (281 mm)
螺栓孔分布圆	10": 9.7" (246 mm) 12": 11.7" (297 mm)
马达外径	10": 4.54" (115 mm) 12": 5.71" (145 mm)
驱动器位移	10": 0.047 cu ft (1.33 L) 12": 0.072 cu ft (2.04 L)

参数
自由空气共振频率 (FS)	10" (2 Ω): 41.45 Hz 10" (4 Ω): 38.09 Hz 12" (2 Ω): 35.06 Hz 12" (4 Ω): 32.35 Hz
电学品质因数 (Qes)	10" (2 Ω): 0.696 10" (4 Ω): 0.639 12" (2 Ω): 0.61 12" (4 Ω): 0.555
机械品质因数 (Qms)	10" (2 Ω): 9.7 10" (4 Ω): 10.07 12" (2 Ω): 10.662 12" (4 Ω): 11.066
总品质因数 (Qts)	10" (2 Ω): 0.649 10" (4 Ω): 0.601 12" (2 Ω): 0.577 12" (4 Ω): 0.529
等效顺性 (Vas)	10" (2 Ω): 0.364 cu ft (10.31 L) 10" (4 Ω): 0.429 cu ft (12.15 L) 12" (2 Ω): 1.008 cu ft (28.54 L) 12" (4 Ω): 1.189 cu ft (33.67 L)
单向线性位移（Xmax；通过单方向音圈悬垂法测量，未应用修正因子）	0.40" (10 mm)
有效活塞面积 (SD)	10": 41.602 in² (0.0268 m²) 12": 67.608 in² (0.0436 m²)
直流电阻 (RE)	10" (2 Ω): 2.428 Ω 10" (4 Ω): 3.516 Ω 12" (2 Ω): 2.430 Ω 12" (4 Ω): 3.514 Ω

密封外壳规格
壁厚	0.75" (19 mm)
前障板厚度	0.75" (19 mm)
净内部容积	10": 0.35 cu ft (9.91 L) 12": 0.65 cu ft (18.41 L)
外部宽度 (W)	10": 16.125" (410 mm) 12": 26.50" (673 mm)
外部高度 (H)	14" (356 mm)
外部深度 (D)	10": 5.25" (133 mm) 12": 5.50" (140 mm)
-3 dB 截止频率 (F3)	10" (2 Ω): 48.31 Hz 10" (4 Ω): 47.24 Hz 12" (2 Ω): 45.83 Hz 12" (4 Ω): 45.44 Hz
系统共振 (FC)	10" (2 Ω): 59.21 Hz 10" (4 Ω): 56.83 Hz 12" (2 Ω): 55.99 Hz 12" (4 Ω): 54.41 Hz
系统共振 Q 值 (QTC)	10" (2 Ω): 0.927 10" (4 Ω): 0.897 12" (2 Ω): 0.92 12" (4 Ω): 0.89

开孔式外壳规格
壁厚	0.75" (19 mm)
前障板厚度	0.75" (19 mm)
净内部容积	10": 0.625 cu ft (17.7 L) 12": 1.125 cu ft (31.86 L)
外部宽度 (W)	10": 26.625" (676 mm) 12": 31.75" (806 mm)
外部高度 (H)	16" (406 mm)
外部深度 (D)	10": 5.25" (133 mm) 12": 7" (178 mm)
内部插槽端口宽度	10": 3.75" (95 mm) 12": 5.50" (140 mm)
内部插槽端口高度	10": 1.875" (48 mm) 12": 2.25" (57 mm)
内部插槽端口长度	10": 22.50" (572 mm) 12": 22.625" (575 mm)
端口延伸长度	10": 20.8125" (529 mm) 12": 20.75" (527 mm)
调谐频率 (FB)	10": 35.0 Hz 12": 34.0 Hz
-3 dB 截止频率 (F3)	10" (2 Ω): 0.927 10" (4 Ω): 0.897 12" (2 Ω): 0.92 12" (4 Ω): 0.89

其他

以上列出的外壳尺寸建议基于使用厚度为 19 毫米（0.75 英寸）的材料。如果您使用厚度为 16 毫米（0.625 英寸）的材料，则每个尺寸减去 6.5 毫米（0.25 英寸）。请勿使用厚度小于 16 毫米（0.625 英寸）的材料，因为这可能会影响外壳的刚性。

以上列出的所有外壳体积均为净内部体积！必须将驱动器位移、端口位移和支架位移相加才能获得最终的总内部体积。以上所有外壳尺寸均已将此考虑在内。

在共用外壳中使用多个扬声器时，您需要重新计算外壳和端口尺寸。如需帮助，请联系您的 JL Audio 授权经销商或 JL Audio 技术支持。

我们建议在采用高品质卫星音箱和高品质功放的双功放系统中使用此产品。我们不建议将此产品与无源分频器（线圈）一起使用，因为此类设备会对性能产生不利影响。

所有规格如有更改，恕不另行通知。

TW1 低音扬声器
网罩（已安装）
