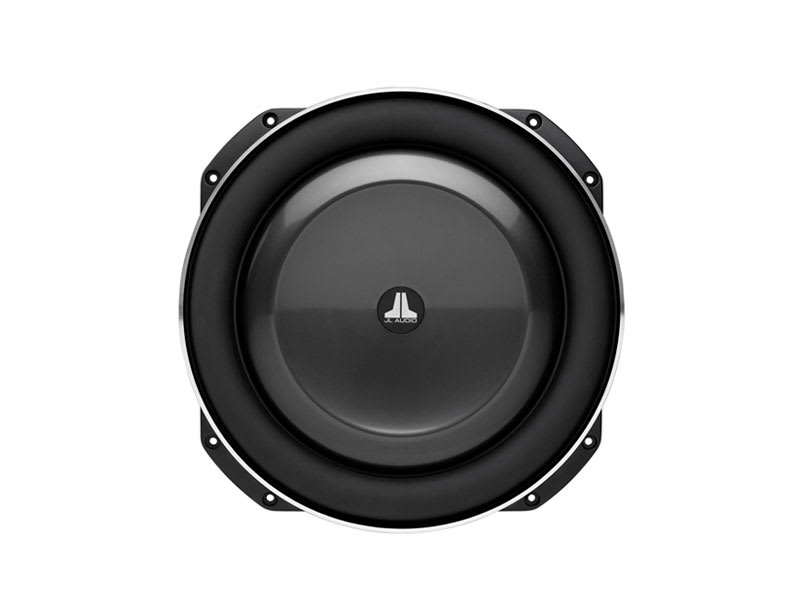

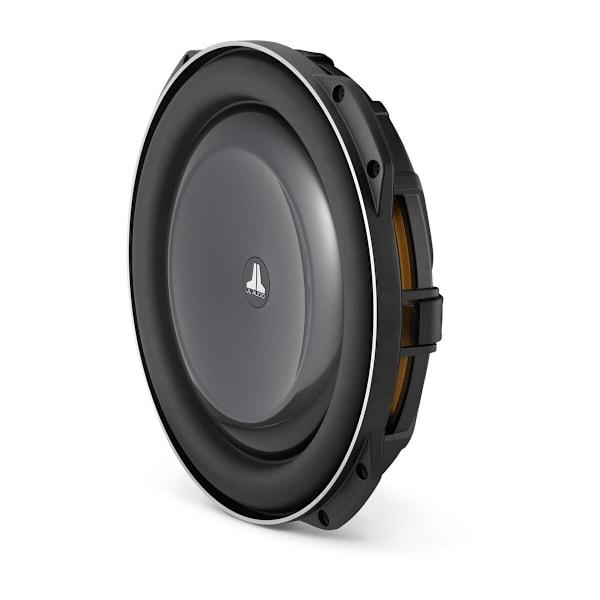

JL Audio TW5v2 Thin-line Car Subwoofer

薄型车载重低音扬声器

产品料号 010-03042-00

电商专区

产品特征
产品规格
标准配置
软件更新
配件
适用机器

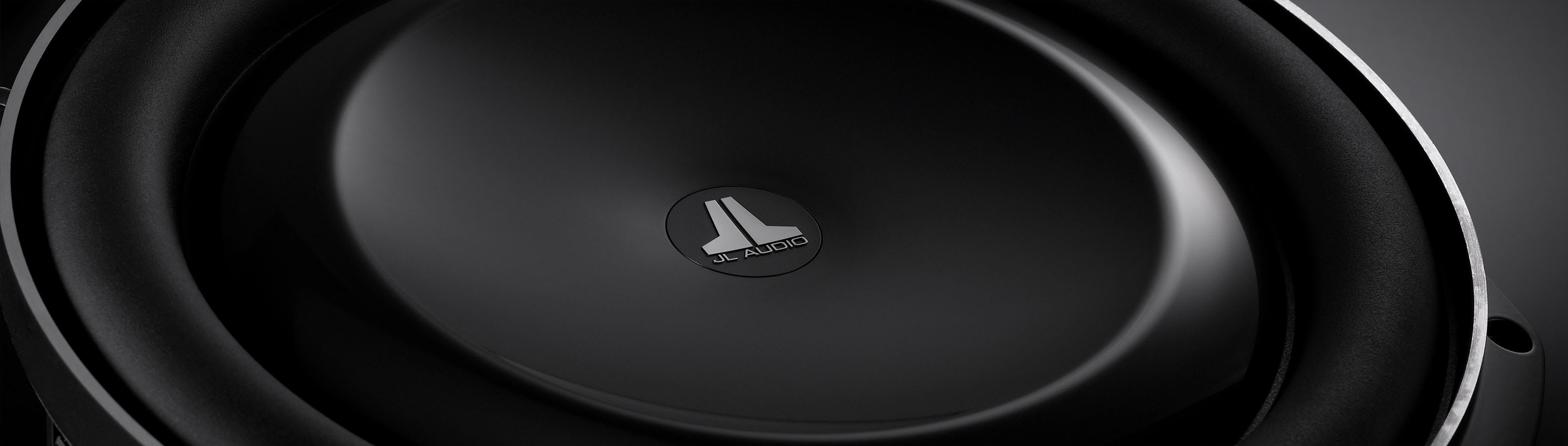

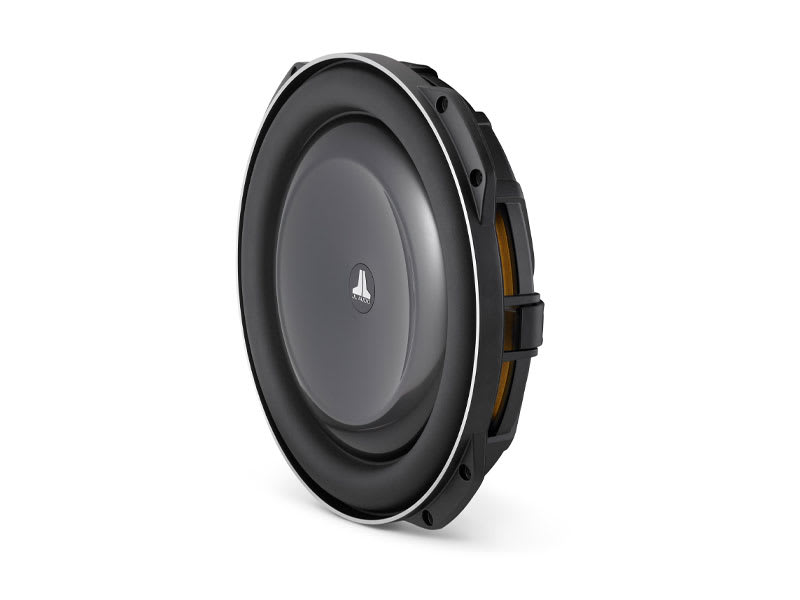

以超薄低音扬声器在更小空间内实现更强低音

您想要 JL Audio 闻名的深沉、强劲且清晰的重低音表现，但需要在极其狭小的安装空间中实现。无需担心，我们的 13.5 英寸 TW5v2 低音扬声器为您解决问题。它是佳明同类产品中最薄的低音扬声器，仅需 2.625 英寸（67 毫米）的深度，安装面积与典型的 12 英寸低音扬声器相近。小巧包装内实现更大声音，全面的双赢选择。

在狭小空间安装中提供强劲且清晰的低音表现

相较前一代 W6v3 系列低音扬声器，线性位移增加 13%

极小（0.80 立方英尺）的箱体容积需求

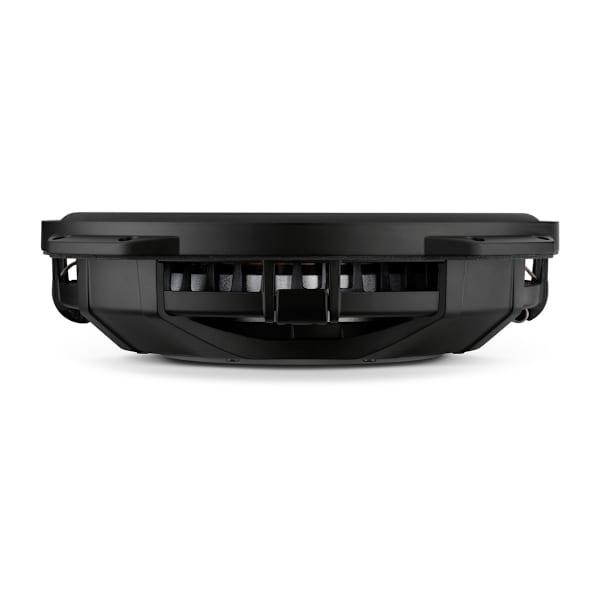

铸造合金框架提供坚固的扬声器平台，安装深度仅 2.65 英寸

最适合搭配 250 至 600 瓦功率范围的放大器

1 年保修

WHAT YOU'LL LOVE

为了从小型外壳中发出大音效而设计

秉持着“紧凑空间”的设计理念，这款 13.5 英寸扬声器专为比大多数 12 英寸低音扬声器所需的空间小得多的音箱进行优化。实际上，它所需的空间仅比典型的小型音箱 10 英寸低音扬声器的需求稍大一些。

超大 7 英寸直径音圈

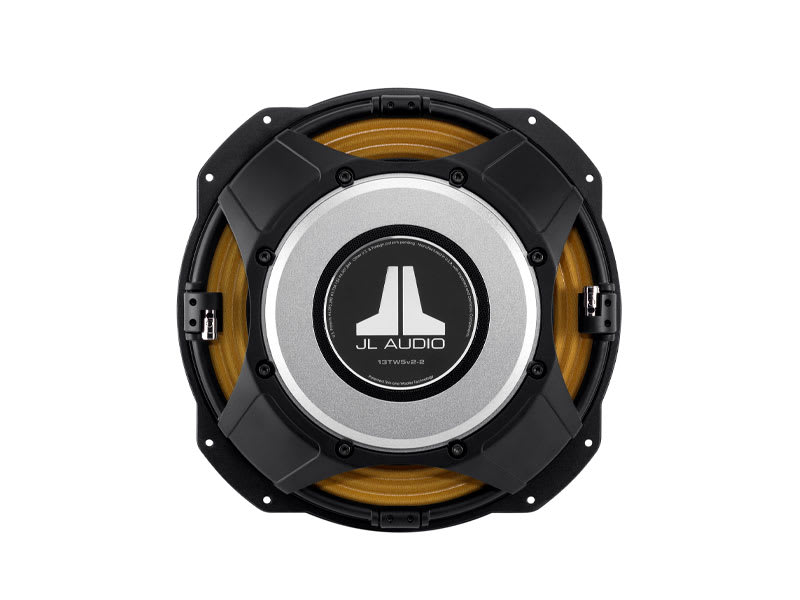

TW5v2 扬声器的专利同心管结构支撑着超大 7 英寸直径音圈，在节省空间的框架设计中实现最佳的功率处理、稳定性和控制力。

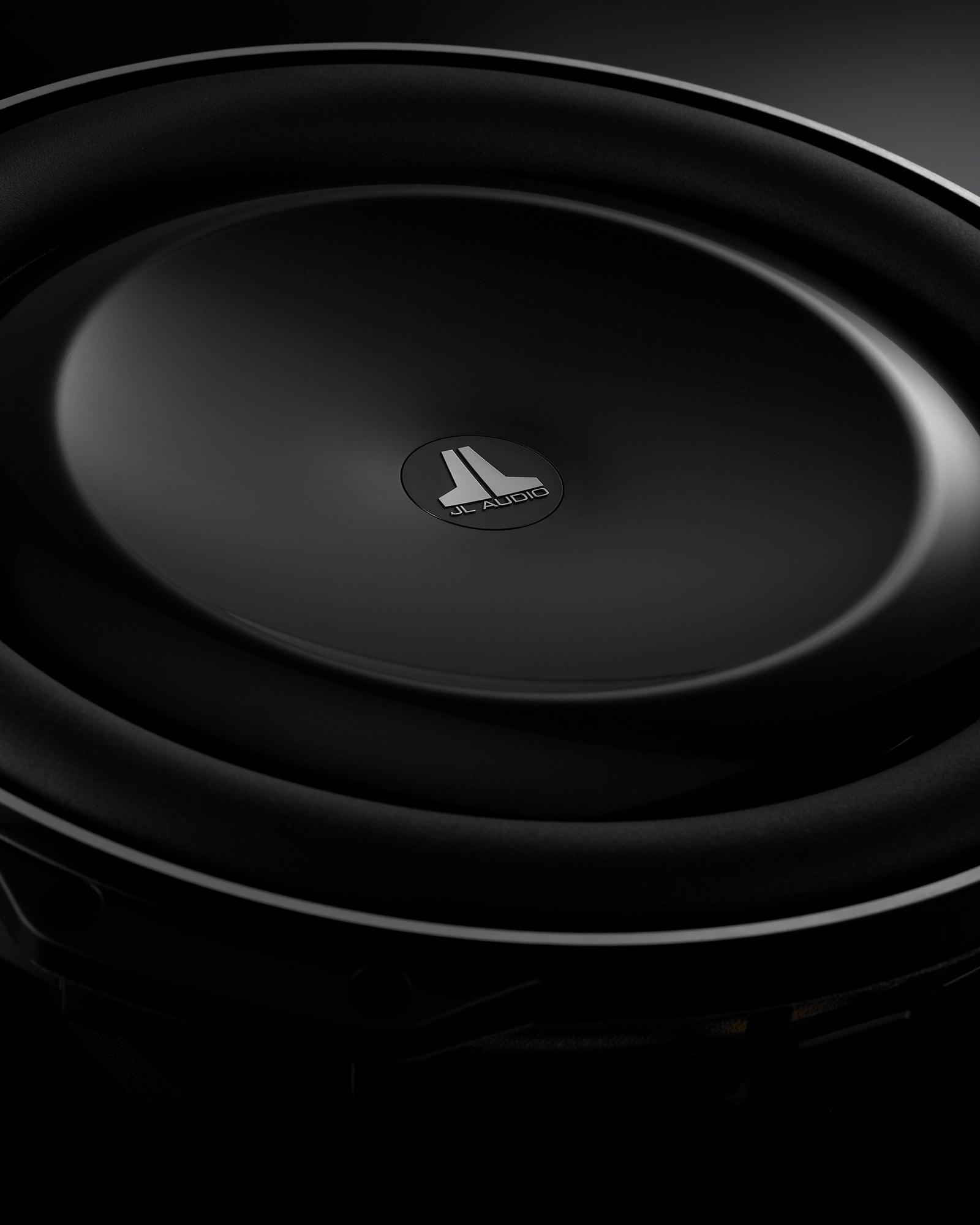

聚丙烯振膜技术

TW5v2 低音炮采用耐用的注塑成型、含云母的聚丙烯振膜设计，搭配坚韧的合成橡胶悬边，在大冲程运作下依然能提供稳定、饱满且低失真的低音效果。

动态电机分析（DMA）优化设计

专有的电机、悬挂和振膜建模系统实现了长行程、线性移动的能力，同时保持低失真和强劲的声音输出。最终带来的是在各种功率水平下都能呈现紧致、清晰、富有层次的低音表现。

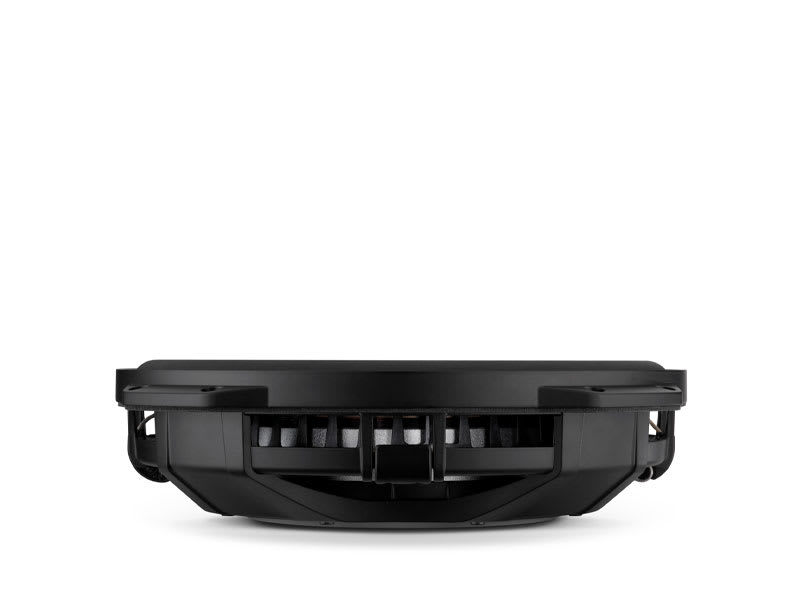

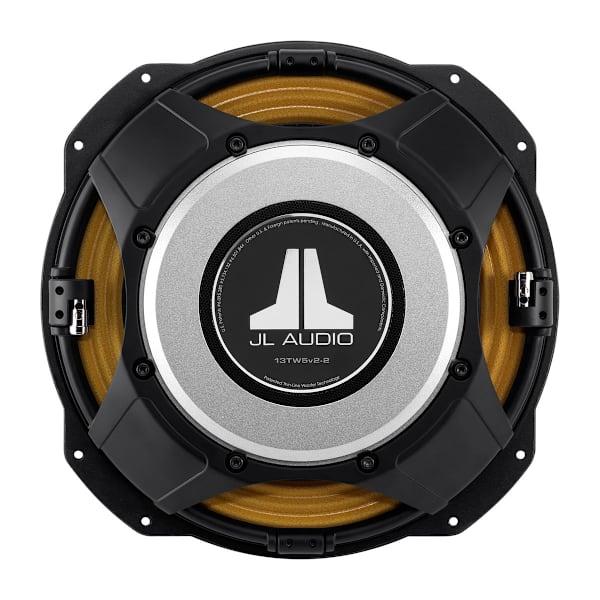

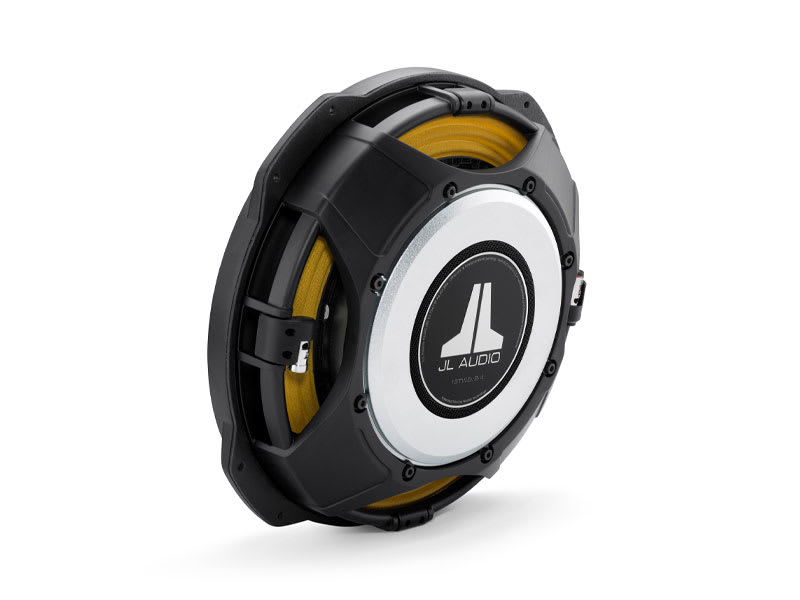

节省空间的框架设计

得益于 JL Audio 多年的低音喇叭设计经验，坚固的 TW5v2 扬声器采用专门设计的铸铝框架，并经过强化以提升强度。节省空间的耳片式框架设计，使得 13.5 英寸的 TW5v2 可以安装在与传统 12 英寸低音喇叭大致相同的空间内。

强大且适应性强

适用于各种车型，无论是密闭式还是导气式音箱，13.5 英寸 TW5v2 重低音扬声器在搭配 250 至 600 瓦功率范围的功放时，均可提供出色的音质和功率处理能力。

音频技术

同心管悬挂技术

TW5v2 扬声器采用专利的同心管结构，内建于注塑成型的扬声器锥体中。该结构支撑着音圈和全环形蜘蛛，并允许将大型马达结构放置在比传统设计更靠前的位置。

FCAM 技术

这种「浮动锥盆连接方法」将环绕/锥盆组件与音圈筒/弹波结构黏合，确保组装后扬声器的环绕几何结构正确，以获得更好的偏移控制和动态音圈对准。

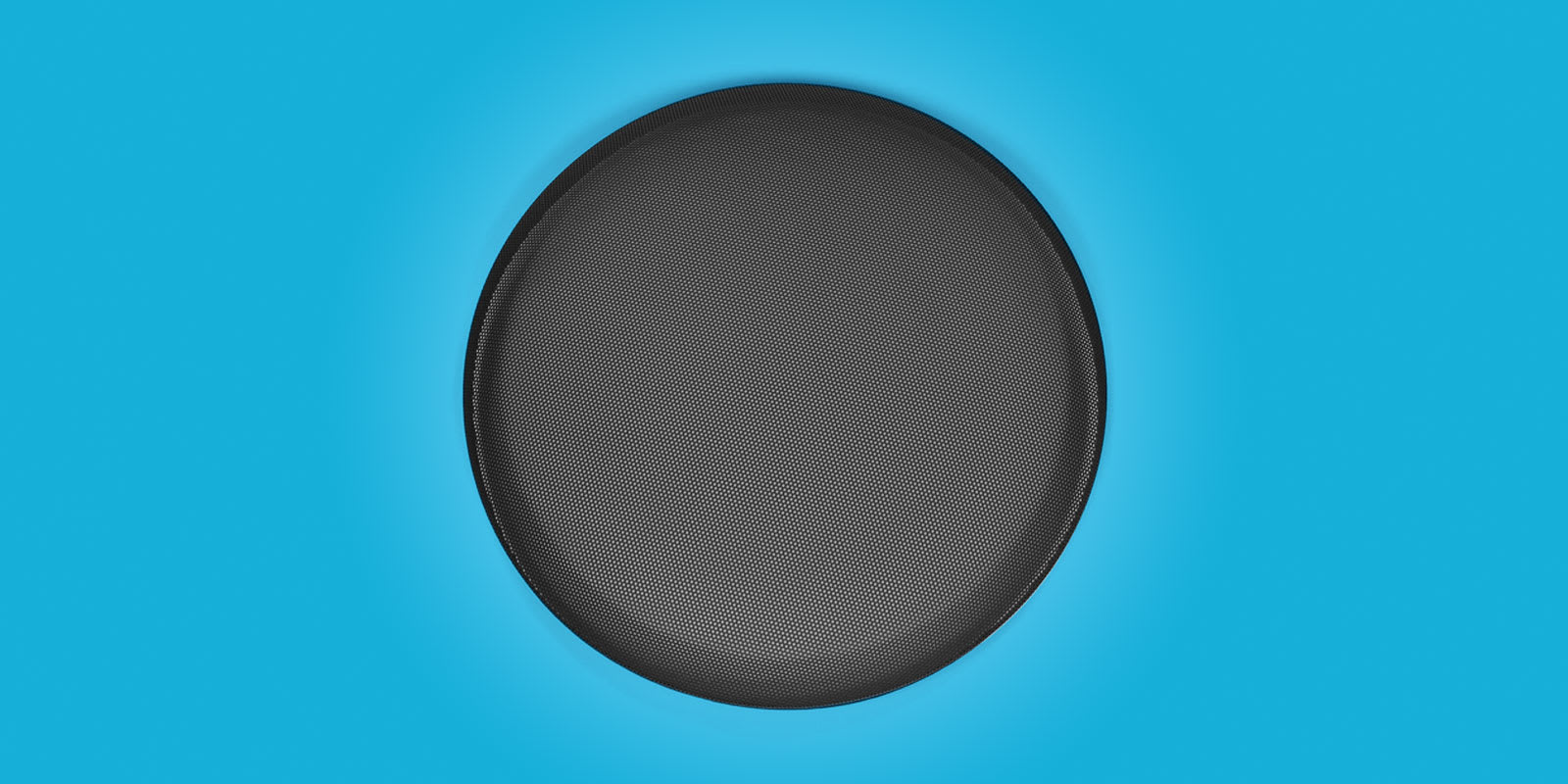

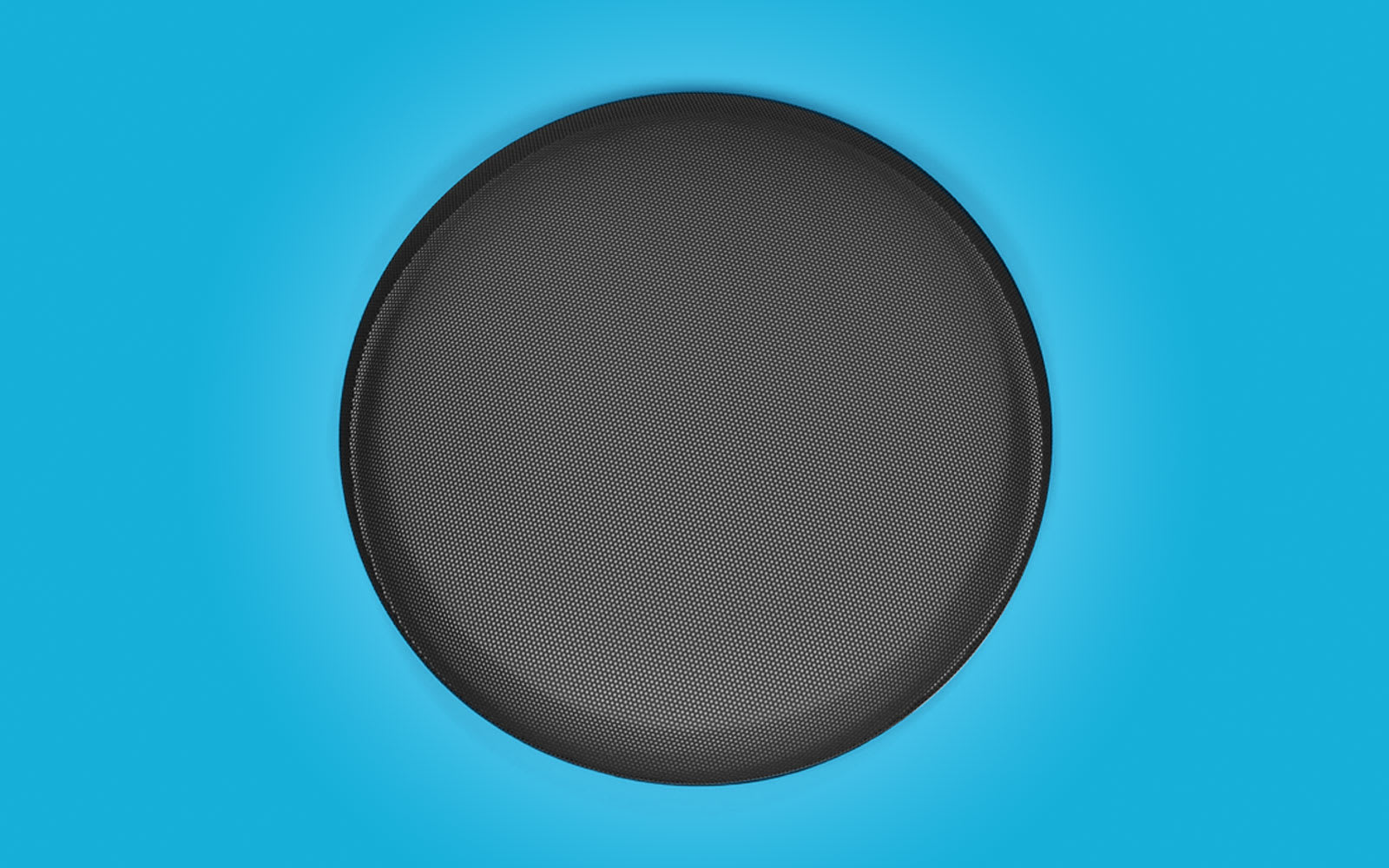

可选的钢网格筛插入物为您的 TW5v2 低音喇叭提供了既美观又坚固的保护。

Learn More

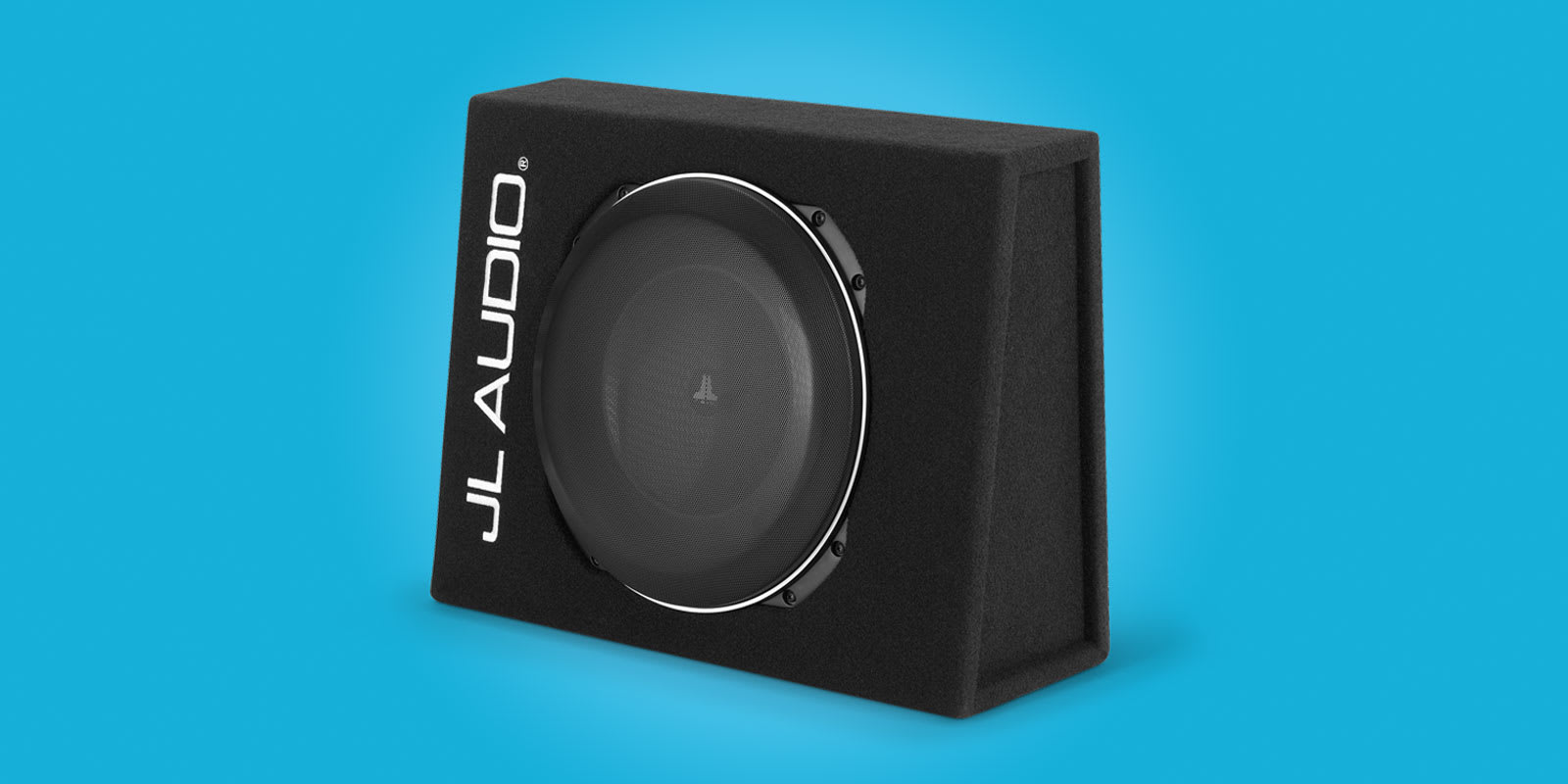

加载型 TW5v2 音箱提供多种方式，将卓越的音质融入极其狭小的空间。

Learn More

相关链接

规格
尺寸	13.5"
重量	20.5 lbs (9.3 kg)
持续功率处理能力 (RMS)	600 W
灵敏度 (SPL 1 W/1 m)	2 Ω: 85.51 dB 4 Ω: 85.63 dB
标称阻抗	2 Ω
推荐功放功率 (RMS)	250-600 W
音盆材质	矿物填充聚丙烯
保修	1 年

连接
扬声器连接	按钮式接线端子

安装尺寸
框架外径	最大: 14.2" (361 mm) 最小: 13.0" (330 mm)
安装深度间隙	2.625" (67 mm)
安装孔	12.5" (318 mm)
螺栓孔分布圆	13.5" (343 mm)
马达外径	6.75" (171 mm)
驱动器位移	0.052 cu ft (1.47 L)

参数
自由空气共振频率 (FS)	2 Ω: 25.95 Hz 4 Ω: 27.61 Hz
电学品质因数 (Qes)	2 Ω: 0.51 4 Ω: 0.553
机械品质因数 (Qms)	2 Ω: 10.648 4 Ω: 10.692
总品质因数 (Qts)	2 Ω: 0.479 4 Ω: 0.526
等效顺性 (Vas)	2 Ω: 2.26 cu ft (64 L) 4 Ω: 2.13 cu ft (60.31 L)
单向线性位移（Xmax；通过单方向音圈悬垂法测量，未应用修正因子）	0.433" (11 mm)
参考效率 (NO)	0.23%
有效活塞面积 (SD)	98.26 in² (0.0634 m²)
直流电阻 (RE)	2 Ω: 2.100 Ω 4 Ω: 3.513 Ω

密封外壳规格
壁厚	0.75" (19 mm)
前障板厚度	0.75" (19 mm)
净内部容积	0.80 cu ft (22.66 L)
外部宽度 (W)	19" (483 mm)
外部高度 (H)	15" (381 mm)
外部深度 (D)	7.75" (197 mm)
-3 dB 截止频率 (F3)	2 Ω: 41.18 Hz 4 Ω: 41.42 Hz
系统共振 (FC)	2 Ω: 50.75 Hz 4 Ω: 52.84 Hz
系统共振 Q 值 (QTC)	2 Ω: 0.937 4 Ω: 1.007

其他

以上列出的外壳尺寸建议基于使用厚度为 19 毫米（0.75 英寸）的材料。如果您使用厚度为 16 毫米（0.625 英寸）的材料，则每个尺寸减去 6.5 毫米（0.25 英寸）。请勿使用厚度小于 16 毫米（0.625 英寸）的材料，因为这可能会影响外壳的刚性。

以上列出的所有外壳体积均为净内部体积！必须将驱动器位移、端口位移和支架位移相加才能获得最终的总内部体积。以上所有外壳尺寸均已将此考虑在内。

在共用外壳中使用多个扬声器时，您需要重新计算外壳和端口尺寸。如需帮助，请联系您的 JL Audio 授权经销商或 JL Audio 技术支持。

我们建议在采用高品质卫星音箱和高品质功放的双功放系统中使用此产品。我们不建议将此产品与无源分频器（线圈）一起使用，因为此类设备会对性能产生不利影响。

所有规格如有更改，恕不另行通知。

TW5 低音喇叭

此软件暂无更新.
