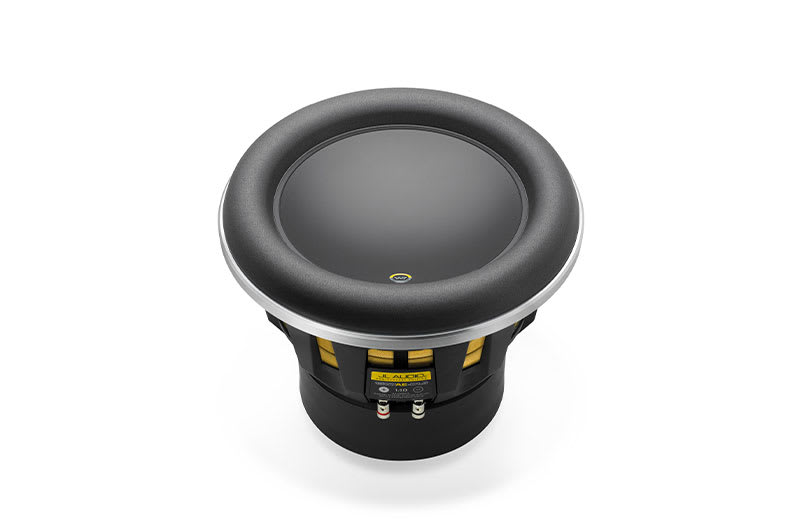

JL Audio W7AE Car Subwoofer

车用重低音扬声器

产品料号 010-03033-00

电商专区

产品特征
产品规格
标准配置
软件更新
配件
适用机器

高性能重低音效参考标准

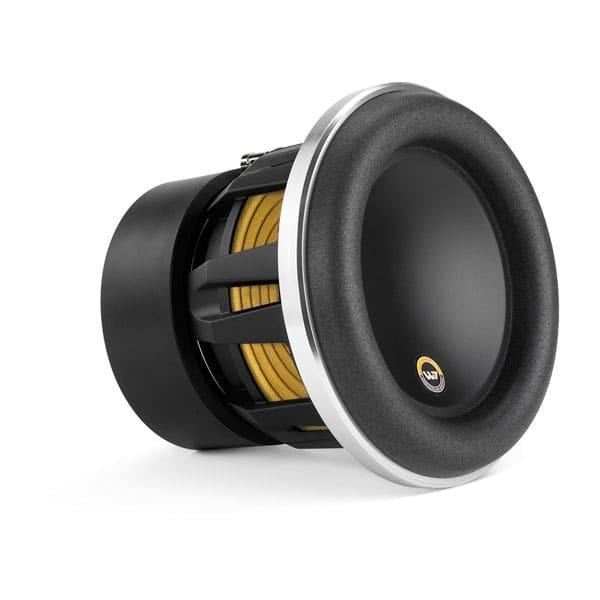

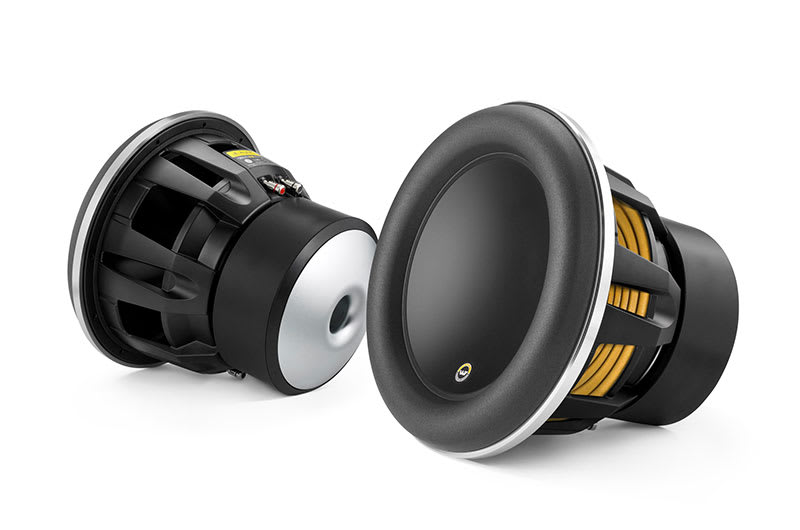

W7AE 低音炮独特地能够同时提供极限输出、卓越的动态表现和令人信服的音质，成为高性能车用低音炮的标准参考。经过深入的音频研究，扬声器设计已优化，以忠实再现深沉、丰富的低频细节，并具备卓越的线性和精度。因此，W7 平台的马达、悬挂和组装技术已获得美国八项专利。

高效能且强劲的低音表现，拥有紧实清晰的音效

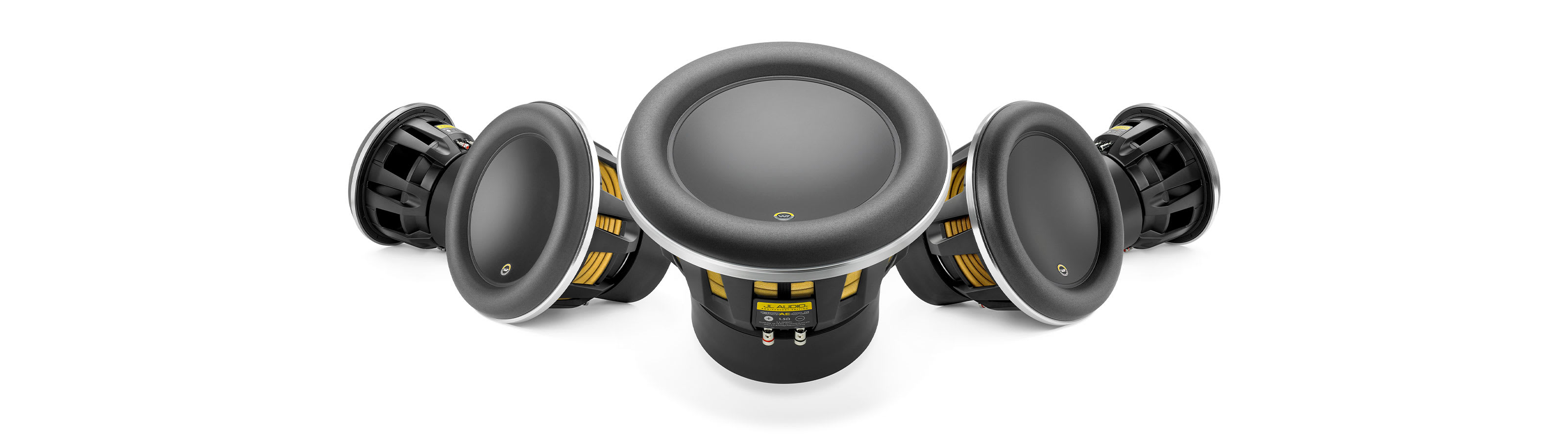

四种尺寸，范围从 8 英寸到 13.5 英寸直径

DMA 优化的马达系统确保精确、线性的锥体运动

铸铝低音单元设计，搭载 Elevated Frame Cooling 散热技术

低音单元经过优化，可用于密闭式或倒相式音箱

1 年保修

WHAT YOU'LL LOVE

专为卓越低音性能而设计

W7AE 系列低音炮在电机结构、线性和悬挂技术方面具有独特优势，专为提供深沉、丰富且均衡的输出而设计，能够以惊人的准确度和力度追踪复杂的低音内容。

动态电机分析（DMA）优化设计

DMA 在广泛的扬声器振幅和功率范围内提供线性马达力，带来紧凑、干净且清晰的低音表现，具有低失真和卓越的音质。

设计重点

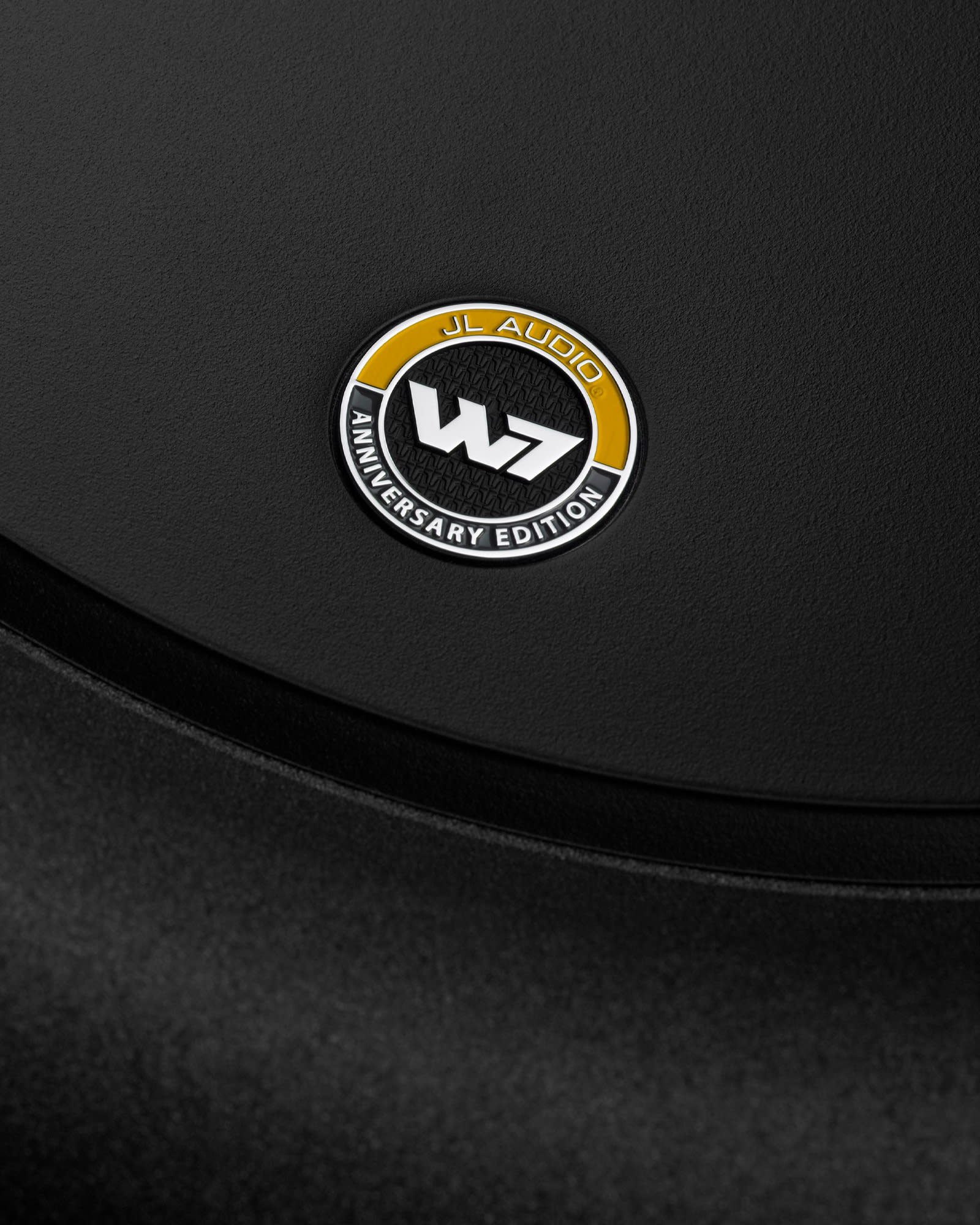

W7 低音炮特别周年纪念版采用黑色缎面铸合金框架、银色阳极处理饰圈及特别 JL Audio 徽章。

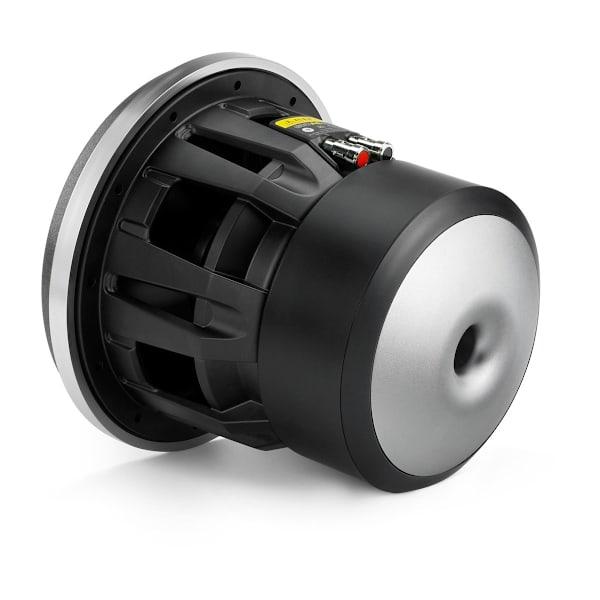

坚固铸合金结构

凭借 JL Audio 多年低音扬声器设计经验，W7AE 系列采用坚固铸合金框架，使您的低音炮能够承受强大功率，而不会因结构变形而影响音质。

强大且适应性强

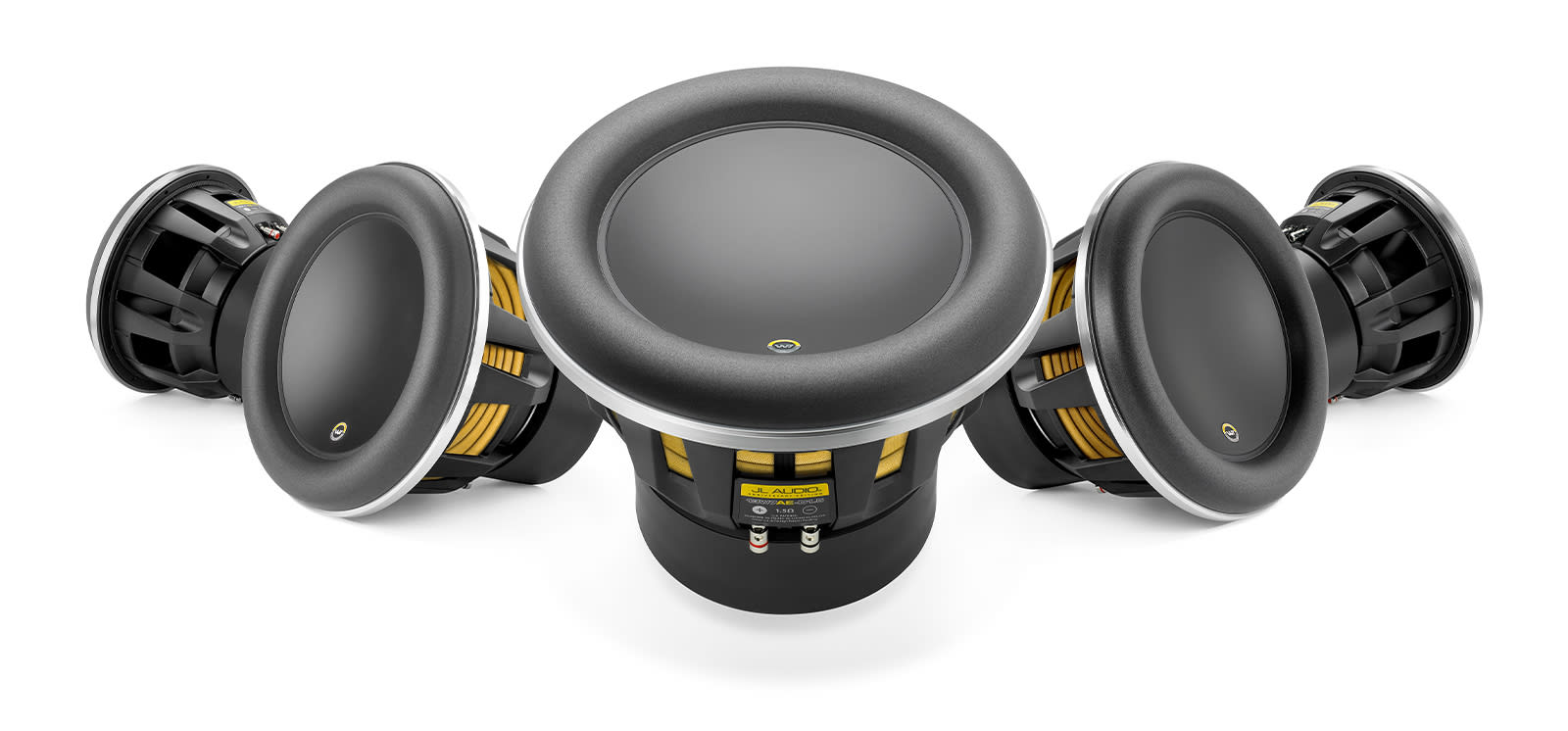

W7AE 低音炮系列提供适用于各种车辆和功放的多种选择。较小的 8 英寸型号连续功率承载能力为 500 瓦 RMS，而最大的 13.5 英寸单元可承受高达 1500 瓦 RMS 的连续功率。

隐藏式安装法兰

W7AE 单元没有传统的安装法兰。取而代之的是，安装法兰隐藏在驱动单元的环绕部分下方。通过将低音炮的环绕部分设置得比传统低音炮更外侧，扬声器能够充分利用整个安装面积。安装硬件也被隐藏，安装后外观更加整洁美观。

音频技术

提升框架散热系统

JL Audio 的专利设计 —— 抬升框架散热结构，通过在扬声器音圈顶部导入高速气流，有效降低温度，从而提升功率承受能力并增强系统可靠性。

W形锥盆技术

W7AE 系列低音炮采用两层轻质矿物填充聚丙烯材质，结合独特的W锥盆设计，兼具极强的耐用性和防潮性，同时增加刚性，实现强劲且低失真的低音表现。

精密设计的导线系统

精心设计的导线结构与连接装置，确保在极端的运作需求下，导线能以可控且安静的方式运行。

FCAM 技术

这种“浮动式振膜连接方式”，通过将悬边/振膜组件与音圈骨架/音盆支架结构粘合，可在扬声器组装后确保悬边几何形状准确，从而实现更好的振膜位移控制和音圈动态对位。

覆盖式环绕技术

通过利用传统扬声器中通常被浪费的空间，这项突破性创新能够在不牺牲宝贵锥盆面积的情况下，控制 W7 低音炮的大幅振动。

径向交叉钻孔磁极

通过极片外壁的精密钻孔，这创新通风系统能够将气流引导至音圈骨架，提升散热效果和功率承受能力，并配合抬升框架散热技术，有效带走音圈产生的热量。

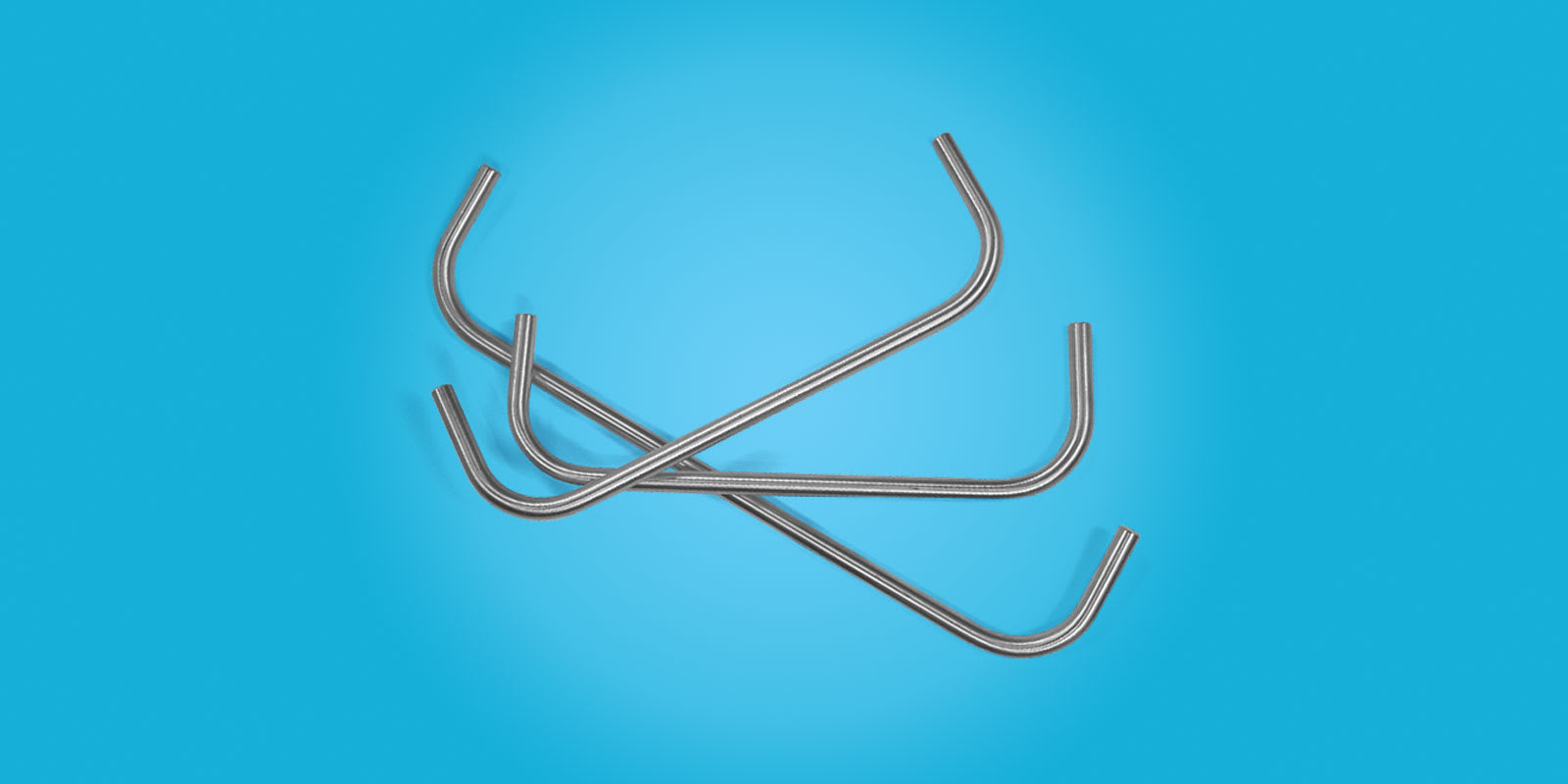

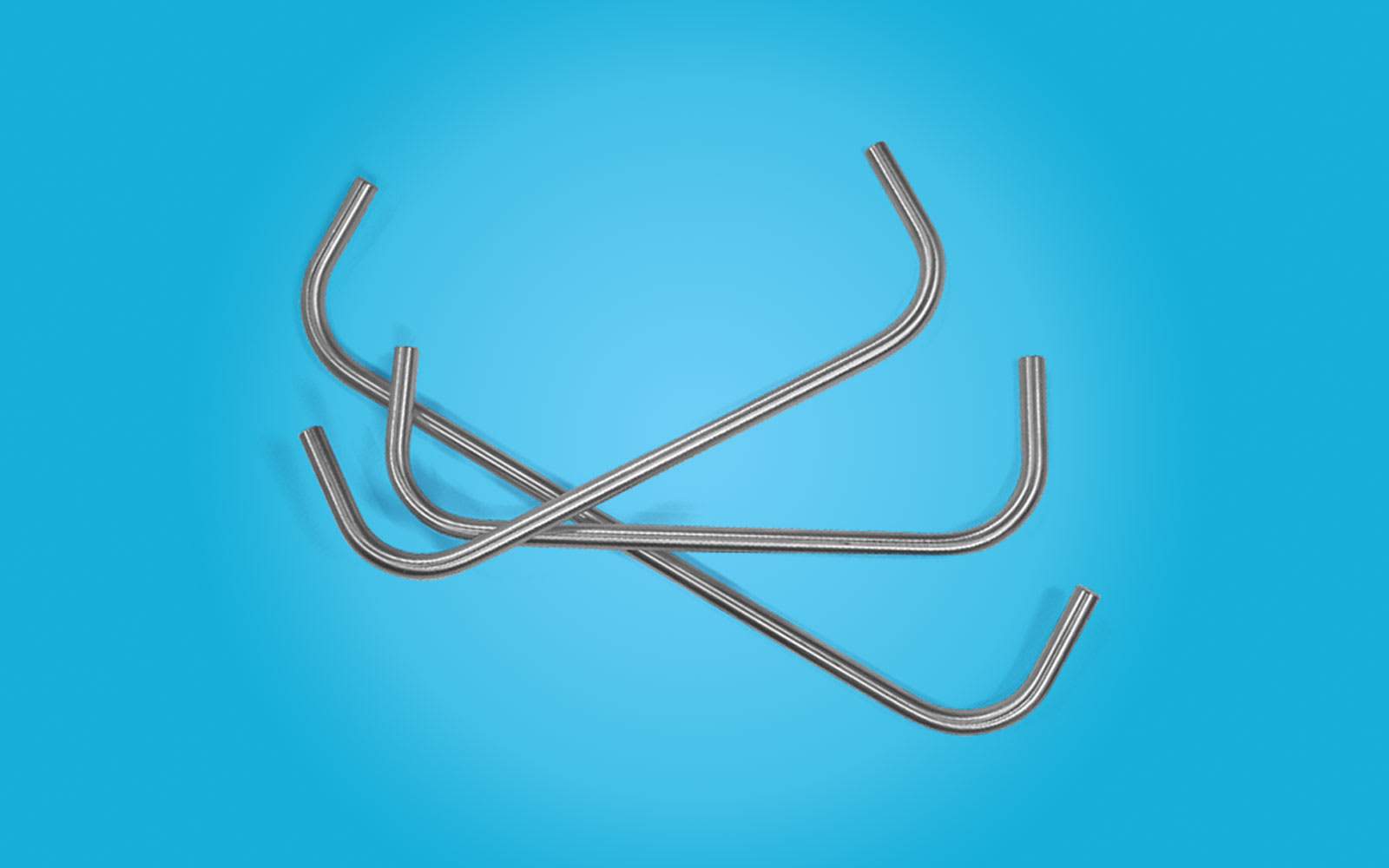

可选的铝制条状护网为您的 W7AE 低音炮增添风格与保护。

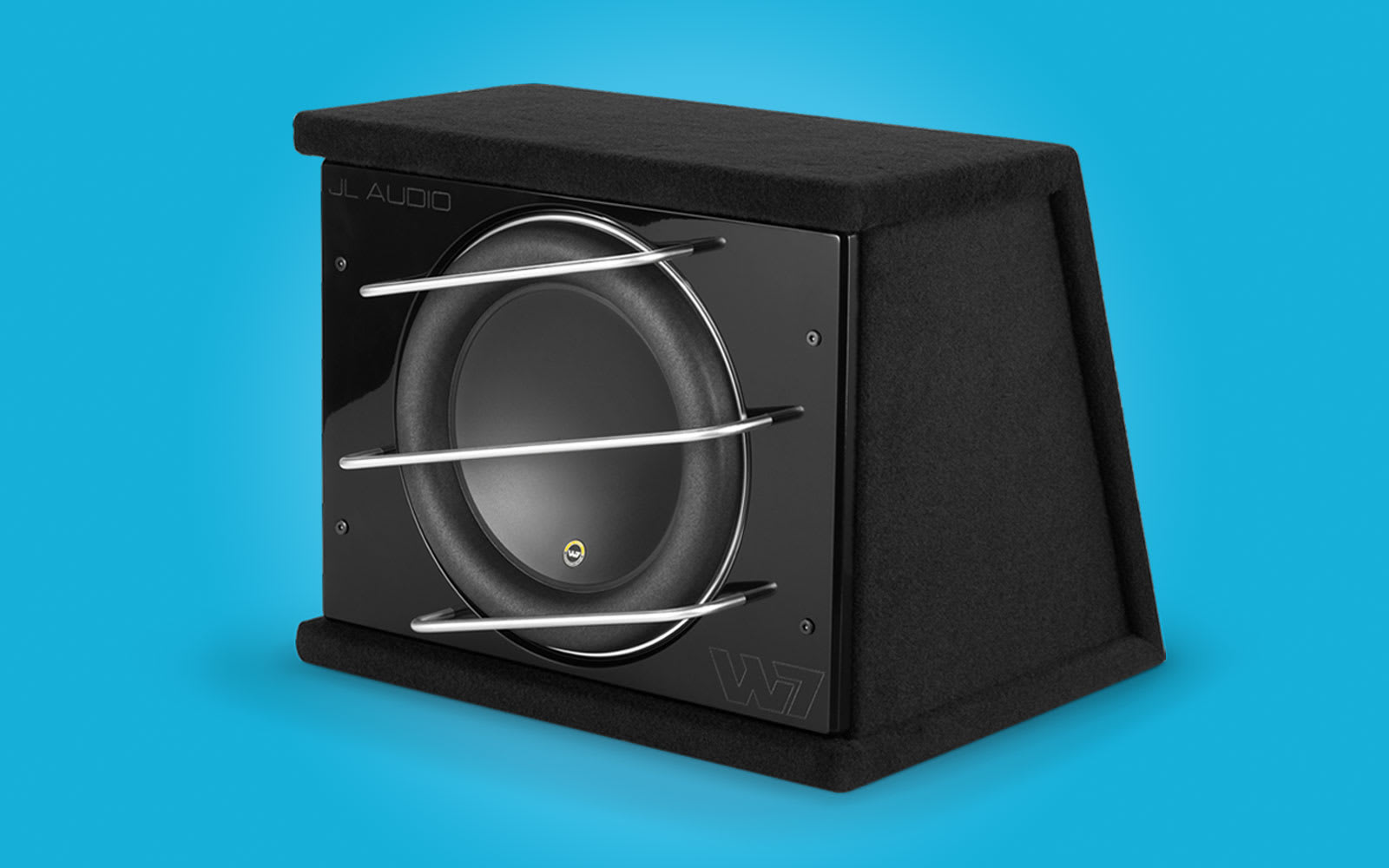

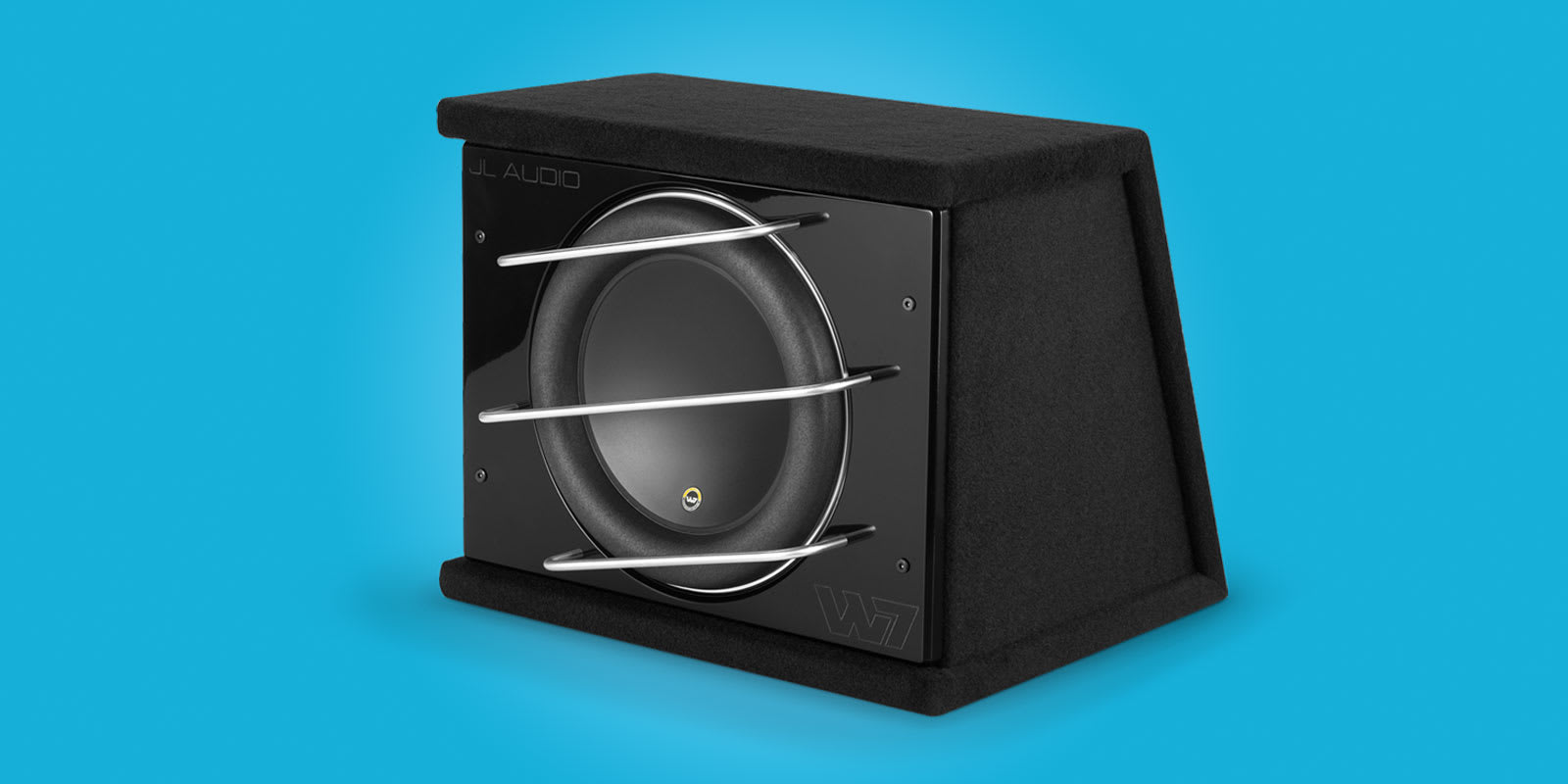

负载式箱体系统提供多种方式来优化您的 W7AE 低音炮的音质表现。

相关链接

规格
尺寸	8"/10"/12"/13.5"
重量	8": 17 lbs (7.8 kg) 10": 30 lbs (13.6 kg) 12": 45 lbs (20.4 kg) 13.5": 52 lbs (23.6 kg)
持续功率处理能力 (RMS)	8": 500 W 10": 750 W 12": 1000 W 13.5": 1500 W
灵敏度 (SPL 1 W/1 m)	8": 82.7 dB 10": 84.3 dB 12": 86.2 dB 13.5": 86.3 dB
标称阻抗	8"/10"/12": 3 Ω; 13.5": 双 1.5 Ω
推荐功放功率 (RMS)	8": 200-500 W 10": 300-750 W 12": 400-1000 W 13.5": 500-1500 W
音盆材质	矿物填充聚丙烯
保修	1 年

连接

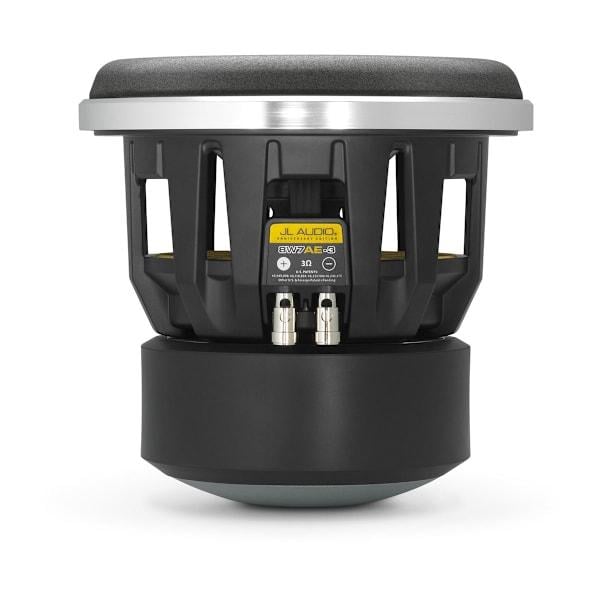

扬声器连接	按钮式接线端子

安装尺寸
框架外径	8": 8.5" (216 mm) 10": 10.5" (267 mm) 12": 12.5" (318 mm) 13.5": 14" (356 mm)
安装深度间隙	8": 6.83" (173 mm) 10": 8.0" (203 mm) 12": 9.5" (241 mm) 13.5": 10.5" (267 mm)
安装孔	8": 6.94" (176 mm) 10": 8.74" (222 mm) 12": 10.5" (267 mm) 13.5": 11.9" (302 mm)
螺栓孔分布圆	8": 7.39" (188 mm) 10": 9.34" (237 mm) 12": 11.27" (286 mm) 13.5": 12.7" (323 mm)
马达外径	8": 5.79" (147 mm) 10": 6.55" (166 mm) 12": 7.5" (191 mm) 13.5": 8.38" (213 mm)
驱动器位移	8": 0.06 cu ft (1.7 L) 10": 0.09 cu ft (2.5 L) 12": 0.14 cu ft (4.0 L) 13.5": 0.21 cu ft (5.9 L)

参数
自由空气共振频率 (FS)	8": 35.2 Hz 10": 30.6 Hz 12": 27.2 Hz 13.5": 23.5 Hz
电学品质因数 (Qes)	8": 0.654 10": 0.578 12": 0.514 13.5": 0.476
机械品质因数 (Qms)	8": 9.5 10": 7.647 12": 7.807 13.5": 7.517
总品质因数 (Qts)	8": 0.612 10": 0.537 12": 0.482 13.5": 0.448
等效顺性 (Vas)	8": 0.61 cu ft (17.4 L) 10": 1.28 cu ft (36.1 L) 12": 2.33 cu ft (66.0 L) 13.5": 3.68 cu ft (104.3 L)
单向线性位移（Xmax；通过单方向音圈悬垂法测量，未应用修正因子）	8": 0.75" (19 mm) 10": 0.9" (23 mm) 12": 1.15 in (29 mm) 13.5": 1.25 in (32 mm)
参考效率 (NO)	8": 0.11% 10": 0.17% 12": 0.25% 13.5": 0.27%
有效活塞面积 (SD)	8": 38 in² (0.0245 m²) 10": 59.8 in² (0.0386 m²) 12": 84 in² (0.0542 m²) 13.5": 107.35 in² (0.0693 m²)
直流电阻 (RE)	8": 2.78 Ω 10": 2.75 Ω 12": 2.47 Ω 13.5": 2.41 Ω

密封外壳规格
壁厚	0.75" (19 mm)
前障板厚度	8": 0.75" (19 mm) 10"/12"/13.5": 1.0" (25 mm)
净内部容积	8": 0.875 cu ft (24.8 L) 10": 1.25 cu ft (35.4 L) 12": 1.375 cu ft (38.94 L) 13.5": 1.875 cu ft (53.1 L)
外部宽度 (W)	8": 12.875" (327 mm) 10": 14.5" (368 mm) 12": 15" (381 mm) 13.5": 16" (407 mm)
外部高度 (H)	8": 12.875" (327 mm) 10": 14.5" (368 mm) 12": 15" (381 mm) 13.5": 16" (407 mm)
外部深度 (D)	8": 14" (356 mm) 10": 15.375" (391 mm) 12": 16.125" (410 mm) 13.5": 18.875" (479 mm)
-3 dB 截止频率 (F3)	8": 41.3 Hz 10": 40.5 Hz 12": 40.4 Hz 13.5": 37.4 Hz
系统共振 (FC)	8": 45.9 Hz 10": 43.5 Hz 12": 44.7 Hz 13.5": 40.5 Hz
系统共振 Q 值 (QTC)	8": 0.798 10": 0.763 12": 0.791 13.5": 0.77

开孔式外壳规格
壁厚	0.75" (19 mm)
前障板厚度	8": 0.75" (19 mm) 10"/12"/13.5": 1.0" (25 mm)
净内部容积	8": 1 cu ft (28.3 L) 10": 1.5 cu ft (42.5 L) 12": 1.75 cu ft (49.6 L) 13.5": 2.375 cu ft (67.3 L)
外部宽度 (W)	8": 18.75" (476 mm) 10": 21.75" (552 mm) 12": 22.75" (578 mm) 13.5": 25.875" (657 mm)
外部高度 (H)	8": 12.875" (327 mm) 10": 14.5" (368 mm) 12": 15" (381 mm) 13.5": 16" (406 mm)
外部深度 (D)	8": 14" (356 mm) 10":1 4.625" (371 mm) 12": 15.875" (403 mm) 13.5": 17.25" (438 mm)
内部插槽端口宽度	8": 1.375" (35 mm) 10": 1.5" (38 mm) 12": 1.875" (48 mm) 13.5": 2.25" (57 mm)
内部插槽端口高度	8": 11.375" (289 mm) 10": 13" (330 mm) 12": 13.5" (343 mm) 13.5": 14.5" (368 mm)
内部插槽端口长度	8": 27.875" (708 mm) 10": 24.375" (619 mm) 12": 24.75" (629 mm) 13.5": 26.25" (667 mm)
端口延伸长度	8": 13.1875" (335 mm) 10": 9" (229 mm) 12": 7.9375" (202 mm) 13.5": 7.875" (200 mm)
调谐频率 (FB)	8": 36.8 Hz 10": 35.3 Hz 12": 36.7 Hz 13.5": 34.6 Hz
-3 dB 截止频率 (F3)	8": 30.1 Hz 10": 29.9 Hz 12": 32.8 Hz 13.5": 30.3 Hz

补充信息

其他

以上列出的外壳尺寸建议基于使用厚度为 19 毫米（0.75 英寸）的材料。如果您使用厚度为 16 毫米（0.625 英寸）的材料，则每个尺寸减去 6.5 毫米（0.25 英寸）。请勿使用厚度小于 16 毫米（0.625 英寸）的材料，因为这可能会影响外壳的刚性。

以上列出的所有外壳体积均为净内部体积！必须将驱动器位移、端口位移和支架位移相加才能获得最终的总内部体积。以上所有外壳尺寸均已将此考虑在内。

在共用外壳中使用多个扬声器时，您需要重新计算外壳和端口尺寸。如需帮助，请联系您的 JL Audio 授权经销商或 JL Audio 技术支持。

我们建议在采用高品质卫星音箱和高品质功放的双功放系统中使用此产品。我们不建议将此产品与无源分频器（线圈）一起使用，因为此类设备会对性能产生不利影响。

所有规格如有更改，恕不另行通知。
