CR 1522

CR 1522

产品料号 010-02242-00

电商专区

CR 1522 CR 1522 CR 1522 CR 1522

了解前方境况

CR 1522专为货运和工作船设计,为15"独立式按键海图雷达,其竖屏可一瞥浏览雷达数据,提供更安全的航行预警。

采用全贴合式15寸直立显示屏,即使在阳光下仍然清晰可读

支持Garmin传统GMR磁控管雷达及GMR Fantom固态雷达

支持目标追踪(Simplify Target Tracking),可捕捉多达50个运动目标

双重量程模式将同时显示两个雷达窗口,可独立设置远近不同量程

轻松使用BlueChart和BlueChart Vision海图

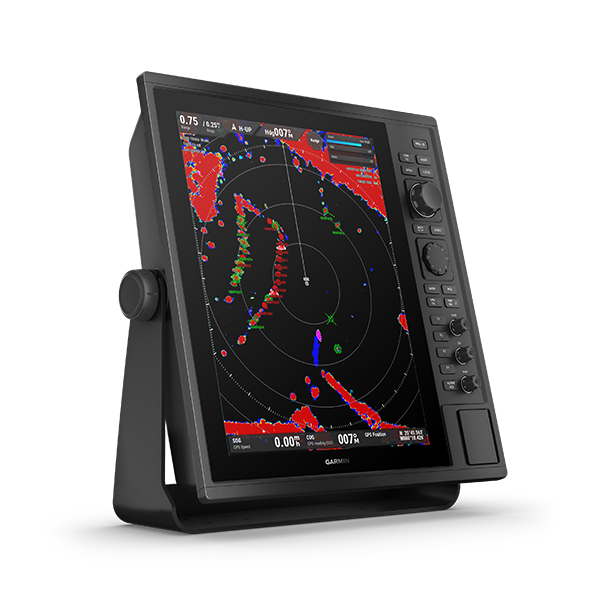

直立式大屏幕

阳光下可读的15寸直立式显示屏,帮助您快速识别雷达数据,搭配多功能旋钮与专用按键,可在船上轻松操作重要功能。

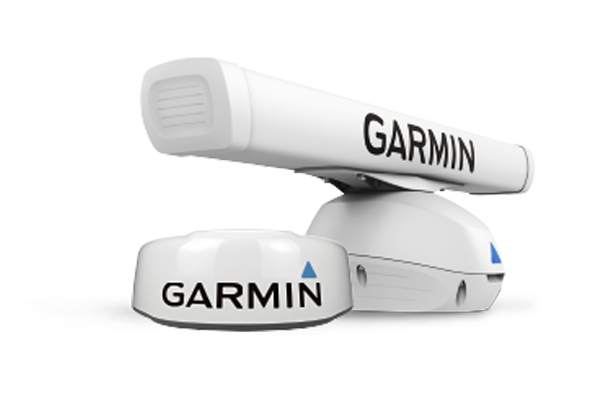

支持Garmin 雷达

支持Garmin传统GMR磁控管雷达及GMR Fantom固态雷达,实现突出性能。

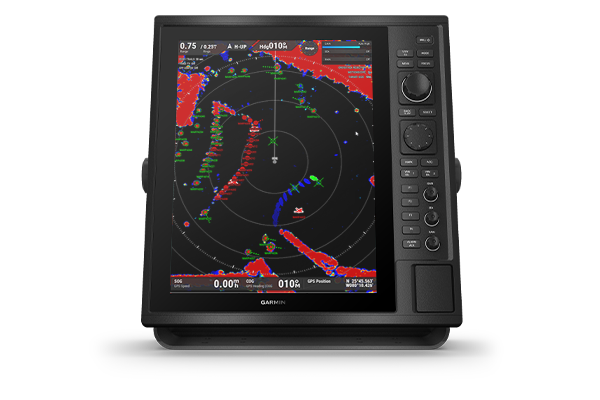

目标跟踪

可选择跟踪50个目标,实时跟踪其他船舶或运动目标动态,有助于监视现场情况。

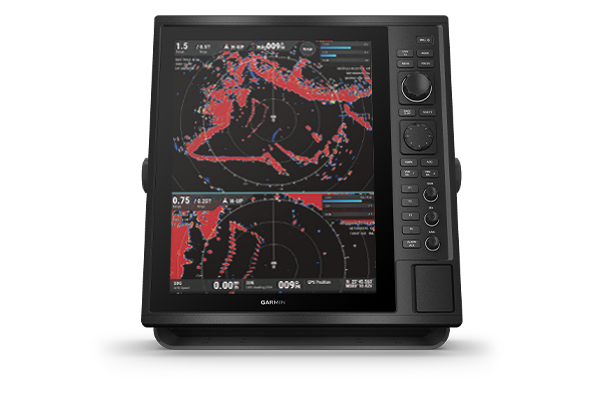

双重量程能力

在您的设备上分为两个独立的雷达显示区域,每个雷达窗口均可独立进行量程、缩放、显示和偏移设置。

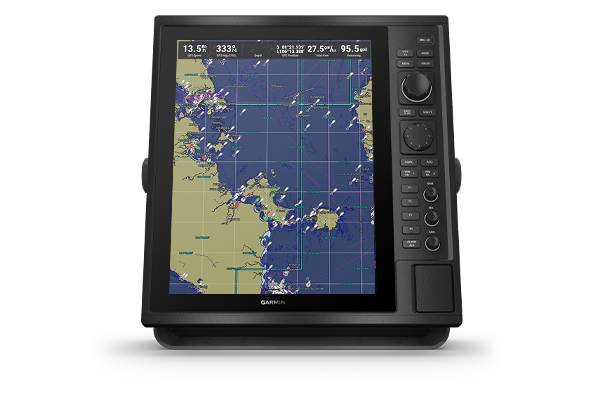

支持BLUECHART海图

使用双SD卡槽快速查看BlueChart和BlueChart Vision海图。

海图叠加显示

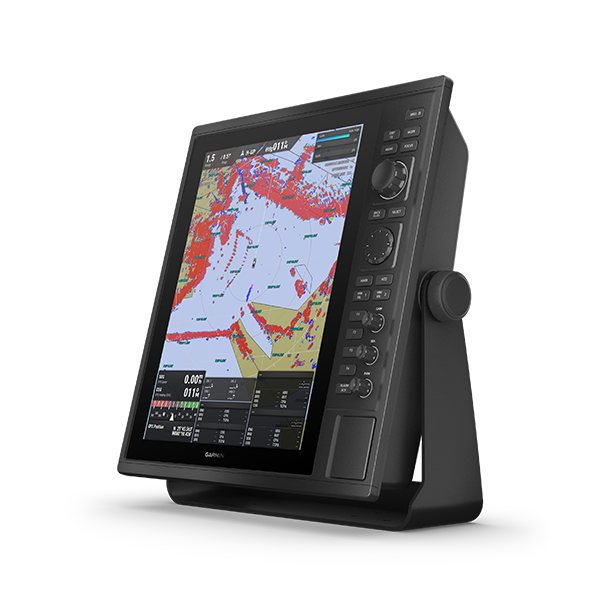

CR 1522具有海图功能,并支持将导航海图在雷达数据页面叠加显示。

轻松备份与更新

双SD卡槽可实现简单备份数据,保持软件及时更新。

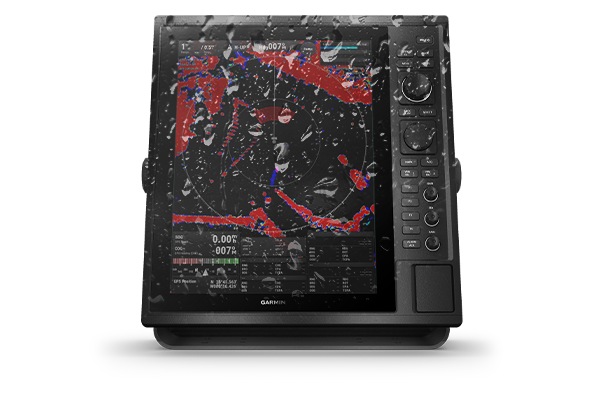

防水

IP26/IP27防护等级,可有效防止设备进水

硬件规格

外观尺寸 355 x 376.7 x 82.7 mm
屏幕尺寸 15英寸(228.1 x 304.1 mm)
屏幕分辨率 XGA; 1024 x 768 像素
重量 3.7 kg (含支架安装套件 5.7 kg)
防护等级 IP26/IP27 (IEC60529)
电源 10 ~ 36 VDC
功率消耗 2.71A(12VDC典型电流)
3 A (最大功耗@ 12 VDC)
天线形式 透过BNC外置天线
安装方式 支架或嵌入式安装
接收器 10 Hz GPS/GLONASS/GALILEO/北斗/QZSS/GAGAN & SBAS
兼容多语言 支持多种语言:英文、简体中文、繁体中文、日文、韩文、泰文、印度尼西亚文、马来西亚文、越南文、缅甸文、印地文、古吉拉特文

内存 & 历史纪录

预装电子导航详图 全球基础地图
支持 BLUECHART
卡槽数量 2个SD卡插槽;最大支持32GB容量
航点 5000
路线 100
侦测 50条航迹

声纳功能&规格

有效显示直径 213.8 mm
PIP放大
目标跟踪 最多50个目标
雷达覆盖区
双重量程
双警戒区和报警
双EBL/VRM
雷达海图方位 船首向上
航线向上
北向上
ECHO路线
偏离中心
PI线
脉冲展宽

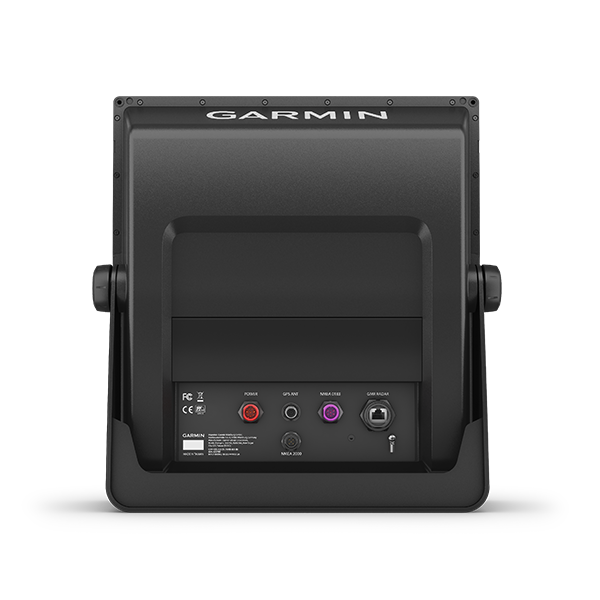

通讯与接口

NMEA 2000 兼容性
NMEA 0183 兼容性
GMR 雷达
GPS 天线 BNC连接器 *1
  • CR 1522
  • 电源线
  • 支架安装套件 (附旋钮)
  • 嵌入安装套件 (附垫圈)
  • 屏幕保护盖
  • 面板饰条
  • 安装模板
  • 安装附件
  • 中文操作手册

更新档案下载

 软件授权声明

对于下载、安装或使用本软件,您同意并且接受我们条款的约束,而且确实遵守下列授权声明,请仔细阅读本协议条款。

Garmin Corporation("Garmin")在可适用之产品正常操作下同意您一个有限制且不独占的授权去使用本升级软件程序("本软件"),本软件的标 题、所有权与知识产权依然为Garmin所有,Garmin只允许您个人使用本软件,您也可以自行拷贝起来使用,但仅限于自己个人的使用,假使您同意本条 款,您不须签名认可,本条约依然有其效力。

本软件仅提供软件的升级,并不附带任何的保证或是能符合您所需功能的目的。

本软件的知识产权是属于Garmin,并且被保护于美国著作权法与国际版权协议之下,您必须更进一步的了解,本软件的架构、组织、编码与原始码是属于 Garmin的有价值商业秘密,您同意将不会对本软件作编辑、修改、拆解、还原工程、或其它试图察知原始码之尝试。

您同意不会在违反美国出口控制法律下输出或是再次输出本软件到其它国家。

2021/02/05

CR1522/CS1522 V4.00

Download下载软件(124 MB)

CR1522/CS1522 V4.00

Latest Version2021-02-05.

Changes made from version 3.00 to 4.00New!:

  • Redesigned AIS/own ship symbols for IEC-62288.
  • Modified for AIS sleep/active improvements.
  • Added AIS auto activation area.
  • Added the alarm while the target count is about to exceed the maximal capacity.
  • Added extended simultor mode.
  • Added own ship's outline and CCRP.
  • Added Hondex TD67T transducer support to CS1522 internal sounder.
  • Added ClearVu and SideVu comboination page.
  • Updated radar default settings.
  • Added radar scanner operation time information.
  • Added radar manual frequency tunning.
  • Other improvements and issue fixes.

Changes made from version 2.30 to 3.00:

  • Added support for true motion and stabilization mode.
  • Added support for target vector mode.
  • Improved navigation information box.
  • Added support for EBL bearing mode.
  • Fixed several UI defects and add DEG'R' unit.
  • Improved the positions of context menu and map menu.
  • Added restriction for off-center range.
  • Improved AIS databox.
  • Updated translations.
  • Other improvements and bug fixes.

version 2.30


  • Added support for auto acquisition condition.
  • Added support for recalculating off-center bearing ring scale.
  • Improved TT/AIS databox.
  • Improved off-center operation.
  • Added support for split/all switch for range/zoom/shift.
  • Added support for target association.
  • Added support for stern line.
  • Added support for presenting own ship AIS data.
  • Added support for new target trail log types.
  • Added support for new symbols based on IEC-62388.
  • Added support for IMO-style radar drawing.
  • Improved target past position drawing.
  • Updated translations.
  • Other improvements and bug fixes.

Version 2.20

  • Support Scan Average feature
  • Support Crosstalk Talk feature
  • Utilize scanner capability for favorite keys function pool
  • Day/Night color scheme
  • Support TT trail to track feature
  • New Chart/Sonar combo display mode
  • Radar target brilliance support
  • VRM/EBL offcenter support
  • Radar appearance improvement (Bearing ring, Range number/ring setting and X/S-band indicator)
  • Refine sonar installation menu for dual band XDCR
  • Refine Tide & Current slider
  • Re-layout UI appearance (Image viewer, Custom splash screen and Route timed arrival)

System Requirements:

  1. IBM-compatible PC running Windows 2000 or later operating system and an available SD card reader.
