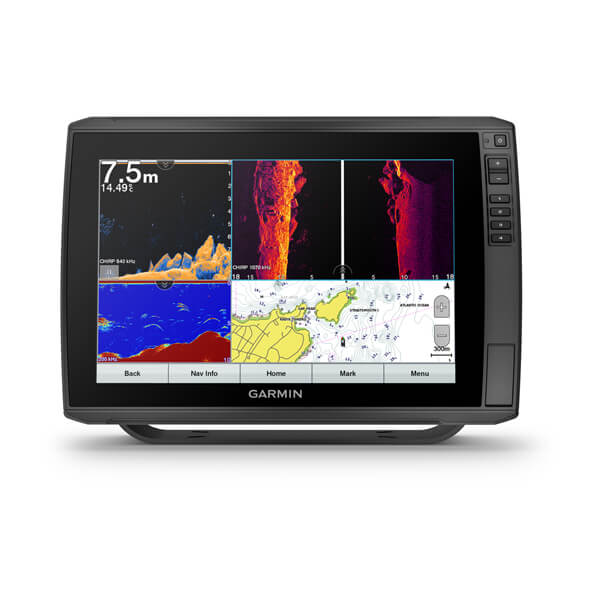

ECHOMAP Ultra 122sv

产品料号 010-02528-01

电商专区

产品特征
产品规格
标准配置
软件更新
配件

钓鱼所需的工具

阳光下可读的 12 英寸触摸屏海图仪/声纳组合具有我们的全球海图，传感器套件添加了 CHIRP 传统和超高清扫描声纳。

12 英寸按键辅助触摸屏让探鱼技巧触手可及。

查看结构和鱼类的清晰图像，细节令人惊叹。

利用内置的 Garmin Navionics+^™ 内陆和沿海测绘，自信地导航。

使用 ActiveCaptain^® 应用¹，几乎可以在任何地方管理您的航海体验。

连接您的船只，与其他兼容设备共享数据、声纳和海图。

探索你最喜欢的新地点；即时创建地图，并根据您的需求进行定制。

内置更好的钓鱼功能。

LIVESCOPE^™ 声纳支持

ECHOMAP Ultra 支持各种 Garmin 传感器（单独出售），包括 LiveScope 全视实时声纳。

内置超高清声纳

与兼容的 UHD 传感器配对时，内置 UHD 声纳可提供 Garmin CHIRP 传统声纳以及超高清 ClearVü^™ 和 SideVü^™ 扫描声纳。传感器捆绑产品包括 GT56 传感器，具有三种扫描声纳频率，并且 UHD SideVü 声纳的范围扩大了 20%。

鲜艳的调色板

高对比度生动的扫描声纳调色板使区分目标和结构比以往更容易。

添加海图

通过可选的 Garmin Navionics+ 集成测绘或可选的 Garmin Navionics Vision+^™ 高级测绘（具有高分辨率浮雕阴影、卫星图像、声纳图像等）体验无与伦比的覆盖范围和细节。他们甚至还提供为期 1 年的订阅，可下载每日更新。

快速绘制轮廓

在屏幕上创建具有 1 英尺轮廓的个性化钓鱼地图。请自行保留数据，或与 Garmin Connect 上的 Garmin Quickdraw^™ 社区共享数据应用程序²。

在海上依然保持通讯畅通无阻。

网络能力

如果您的船上有多个兼容的 ECHOMAP Ultra 10 英寸或 12 英寸设备或 ECHOMAP Plus 或 UHD 7 英寸和 9 英寸设备，您可以在它们之间共享信息，例如声纳、用户数据和海图。

NMEA 2000^® 网络兼容性

连接到兼容的自动驾驶仪、数字切换、天气、Fusion-Link^™ 音频系统、媒体、VHF、AIS、发动机数据、航向传感器 — 例如 SteadyCast^™ 传感器 — 以及更多来自一个屏幕的信息。

ACTIVECAPTAIN 应用程序

内置 Wi-Fi^® 连接与免费的一体化移动应用程序用于访问 OneChart^™ 功能、智能通知、软件更新、Garmin Quickdraw 社区数据等¹。

FORCE^® 拖钓电机兼容性

控制最强大、最高效的拖钓马达³，将其路由到航路点、从海图仪屏幕上跟踪轨迹等。

POWER-POLE^® 浅水锚

通过将选定的 Garmin 海图仪与 Force^® 拖钓电机和兼容的 Power-Pole 浅水锚定系统联网，您可以从海图仪访问先进的船舶控制功能⁴，包括智能锚自动部署、智能锚点动、自动收起、锚拖动检测和自动引导⁵路线末端锚定。花更多的时间钓鱼，更少的时间定位。

随身携带

确保您的 ECHOMAP Ultra 安全可靠。电线直接插入快速断开支架，使您可以快速安装和拆卸设备。

使用超高清扫描声纳系统查看一切。

使用免费的 ActiveCaptain^® 应用程序管理您的航海体验。

了解更多

强大的。高效的。安静的。 Force^™ 拖钓马达。

了解更多

¹需要在与 ECHOMAP Ultra 102sv 海图仪配对的兼容智能手机上安装 ActiveCaptain 应用程序

²需要在兼容的智能设备上

³符合ISO标准13342

⁴集成这些功能需要通过 Power-Pole 购买 C-Monster GATEWAY

⁵自动引导仅用于规划目的，并不能取代安全导航操作

Wi-Fi 是 Wi-Fi 联盟的注册商标。

相关链接

手册下载安装说明

产品规格
外观尺寸	34.1 x 22.9 x 9.8 厘米
屏幕尺寸	26.1 x 16.3 厘米; 30.7 厘米
显示屏分辨率	1280 x 800 像素
显示屏类型	WXGA IPS 屏幕
防水等级	IPX7
重量	2.5 kg
安装选项	栏式或齐平安装
支持偏振光
功耗	26 W
天线形式	Internal or external over NMEA 2000
发射功率	600 W（RMS）/ 4,000 W（峰到峰）
接收器	10 Hz
Garmin Marine Network 端口	双接头（大）

地图与内存
卡槽数量	2 microSD™ 卡
航点储存数量	5,000
航迹储存数量	50（当前航迹最多50,000航点）
航线	100

户外休闲功能
潮汐表

导航仪功能
兼容 Garmin 声纳
支持 AIS（跟踪目标船位置）
兼容 GSD 黑盒子声纳模块	无
兼容 FUSION-Link 兼容无线电
兼容 GCV 黑盒子声纳模块
兼容 ActiveCaptain	有

声纳规格
搭载双频率（ 50/200 kHz ）声纳
搭载双波束（ 77/200 kHz ）声纳
支持的频率	CHIRP 高频段宽波束（150-240 kHz）超高清 ClearVü：800 kHz (760-880 kHz) CHIRP ClearVü: 455 kHz (425-845 kHz) 超高清 SideVü：1,200 kHz (1060-1170 kHz)
ClearVü	有（内置 CHIRP）
最大深度	2,300 英尺 @ 77 kHz 淡水，1,100 英尺 @ 77 kHz 海水（最大深度视水底类型及其他水况而定）
底部锁定（从底部往上显示返回数据）
水温日志和图表
声纳记录
声纳历史回放

通讯与接口
天线	内置或外置，兼容 NMEA 2000
换能器针脚数量	1 – LVS 声纳，1 – 12 针扫描声纳
NMEA 0183 输入端口	1
NMEA 0183 输出端口	1
无线连接

包含全球底图的ECHOMAP Ultra 122sv
GT56UHD-TM换能器
电源线/数据线
使用速拆吊架倾斜安装
嵌入式安装
保护罩
