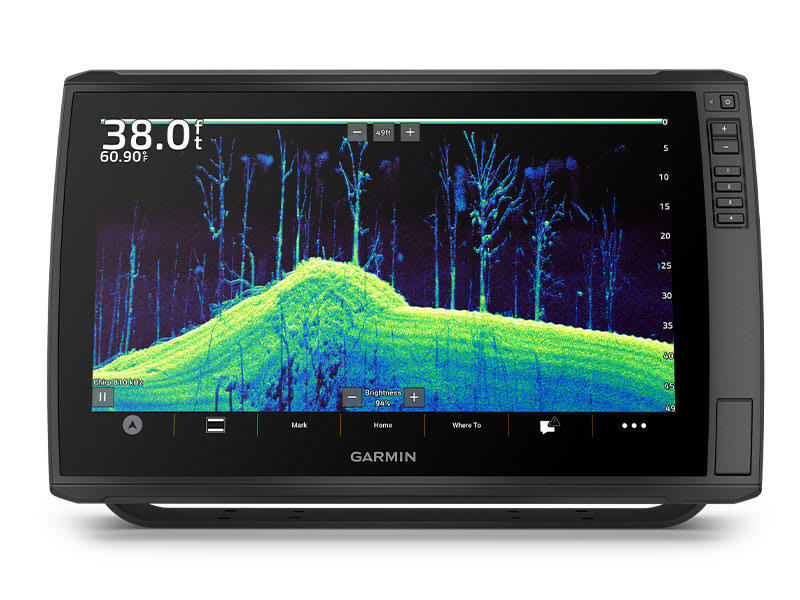

ECHOMAP Ultra 2 16" 多功能航仪

162sv without Transducer

产品料号 010-03385-00

电商专区

产品特征
产品规格
标准配置
软件更新
配件

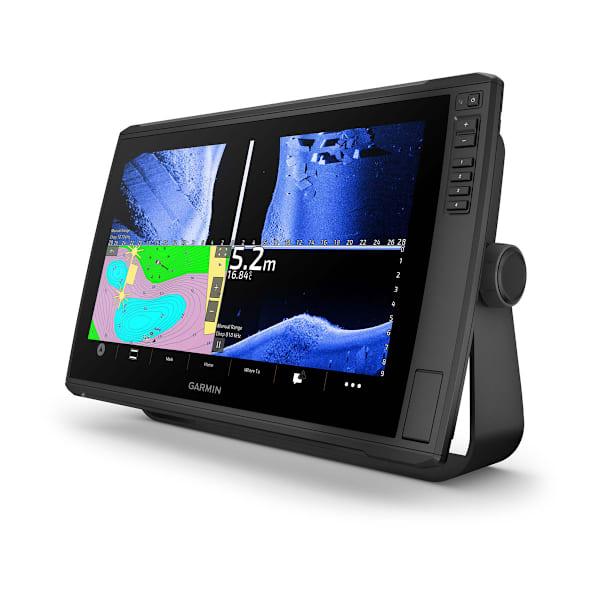

大屏显真章，渔获尽掌控

这款航仪专为专业垂钓者设计，配备 16 英寸全高清显示屏，以卓越的画面清晰度、亮度和可读性，为您呈现导航海图与声呐成像的终极视觉体验。部分型号预装 Garmin Navionics+ 海图。此外，本产品全面支持 LiveScope® 全系列声呐¹系统、超高清晰度扫描声呐以及 CHIRP 传统声呐。

1.6 英寸触控屏幕及辅助按键

用于屏幕共享的 HDMI 输出接口

蓝牙技术支持语音控制功能

支持 LIVESCOPE 声纳¹以及更多

无线网络；分享声纳、航点及航线²

多频 GPS 提供卓越的定位精准度

WHAT YOU'LL LOVE

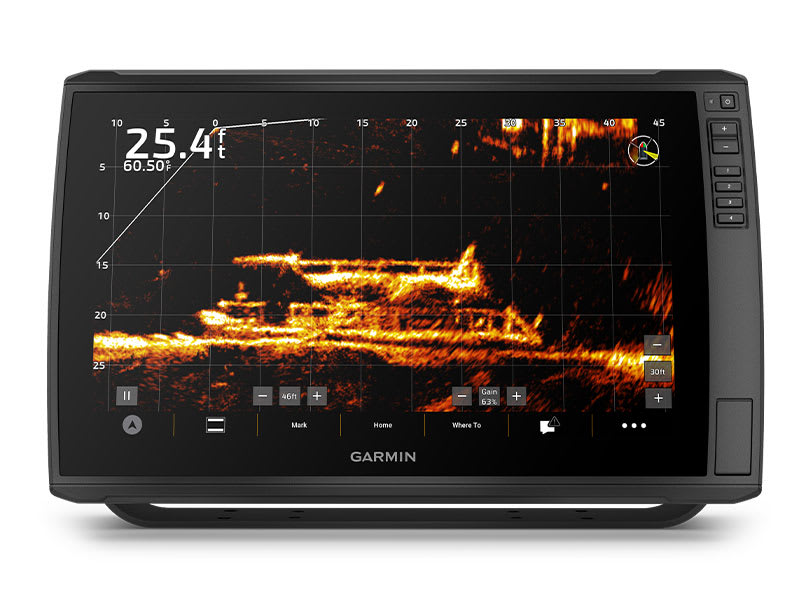

支援 LIVESCOPE 声纳

ECHOMAP Ultra 2 系列导航仪支持所有 LiveScope 实时扫描声纳产品（探头另售）。

内置 UHD 声纳

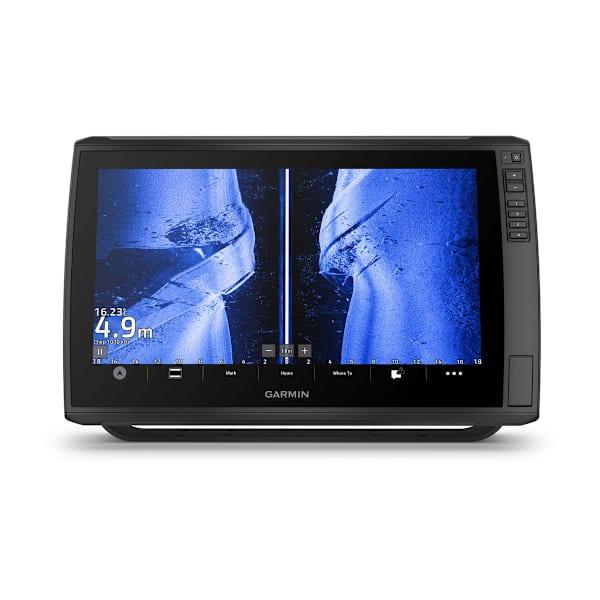

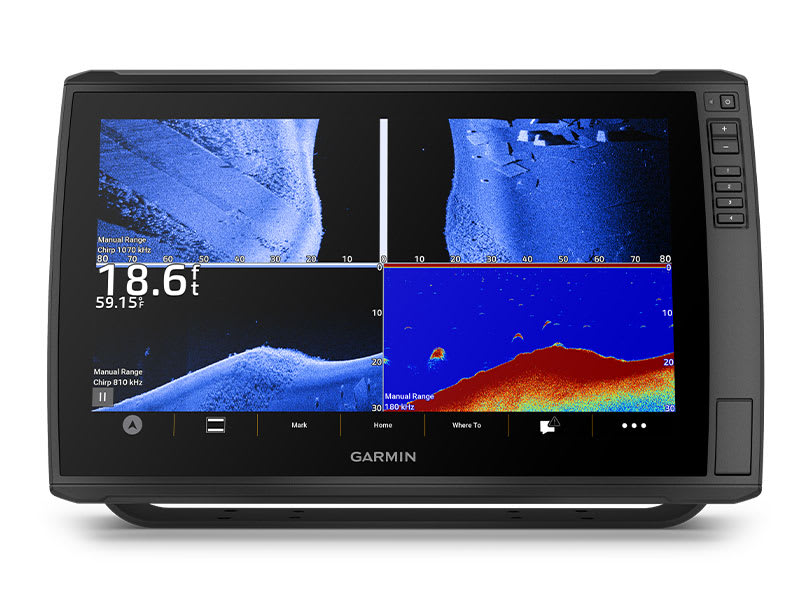

可选择包含 GT56 探头的套装。此款探头提供 Garmin CHIRP 传统声纳以及超高分辨率 ClearVü 与 SideVü 扫描声纳，能以相片般的画质呈现水下景象

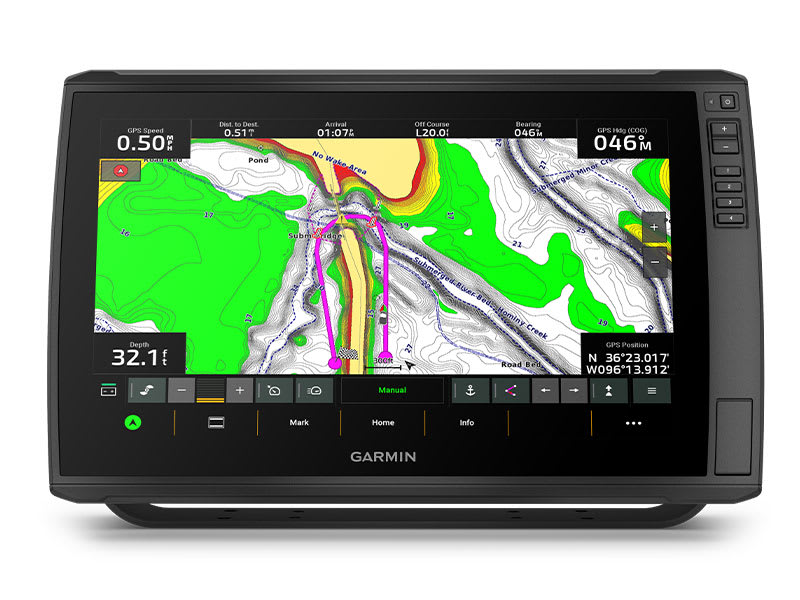

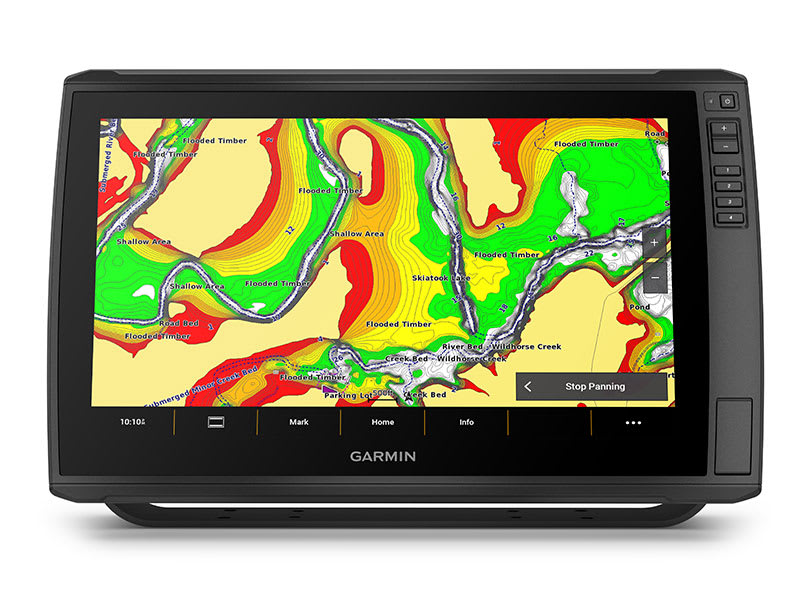

预置海图

特定机台内置 Garmin Navionics+ 海图系统，包含 1 年订阅，提供日常更新、深度范围渲染等功能。如需更多功能，可另行选购 Garmin Navionics Vision+ 高级海图（需单独购买）。

HDMI 输出

使用航仪的 HDMI 输出接口，可将声呐画面同步输出至电视或外接显示屏。

语音控制功能

内置蓝牙技术支持通过语音指令控制航仪，实现 Force 拖钓推进器模式切换、快捷功能键调用及声呐参数设置等免提操作。

色彩鲜明

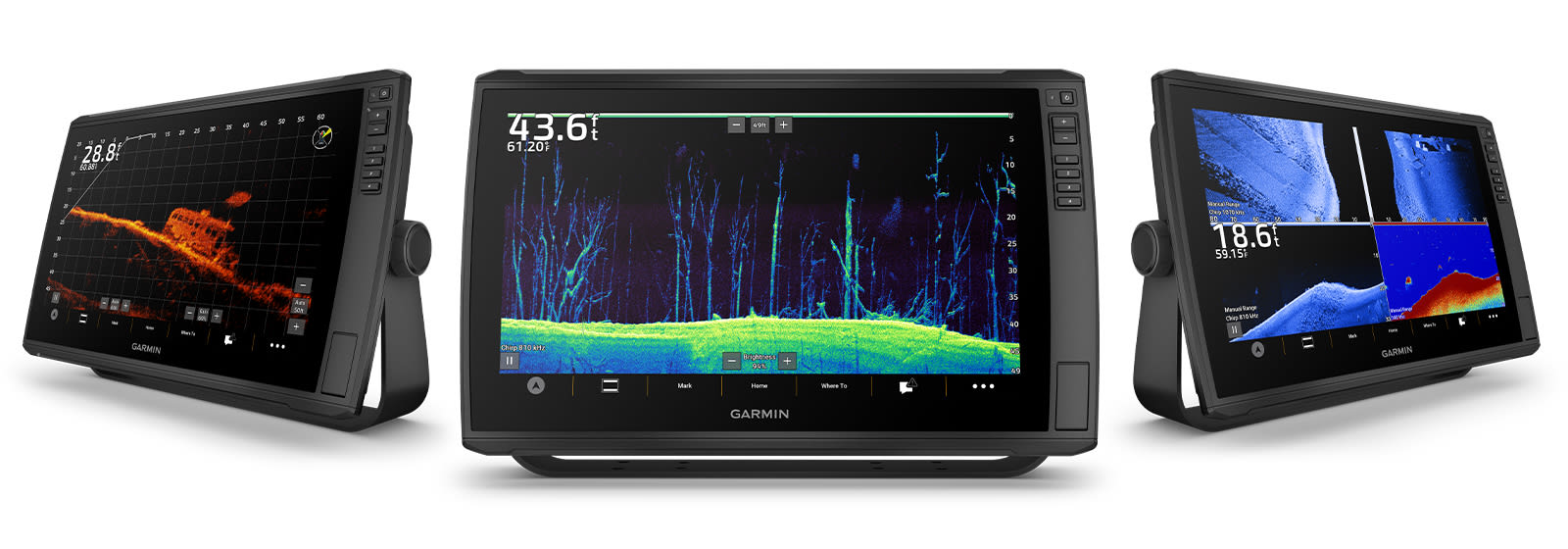

生动的高对比度扫描声纳色块使您比以往更容易区分目标和结构。

时刻保持联系

无线网络

与船上另一台 ECHOMAP Ultra 2 或 UHD2 航仪共享声纳数据³、航点和航线。

多频定位

使用多频 GPS 更准确定位。

NMEA2000 网络兼容

连接到首向传感器、自动舵、 Fusion-Link 音频系统及更多设备。

ACTIVECAPTAIN 应用

与免费的智能装置 app 配对以取得软件更新、进行屏幕录像、接收 Garmin Quickdraw 社群数据及使用更多功能⁴。

Force 拖钓推进器

无线连接到你的 Force 拖钓推进器，导航到航点、规划航线、依照航线航行及使用更多功能。

屏幕录像

通过智能手机上的 ActiveCaptain 应用程序，您可使用录制功能，共享来自航仪的图像。

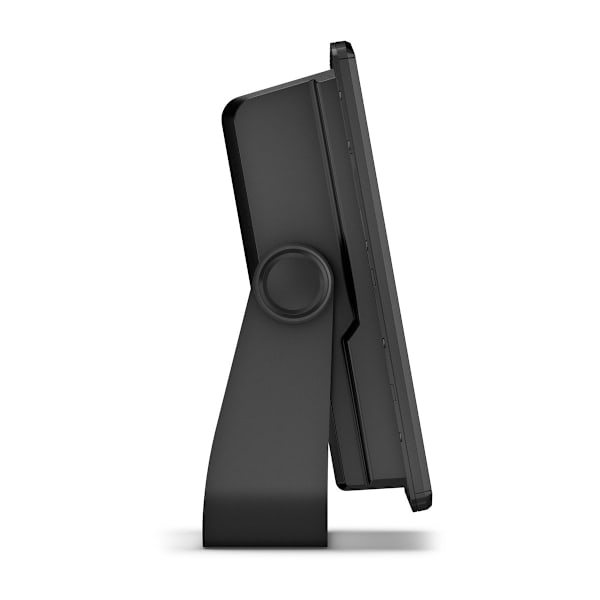

支架安装套件

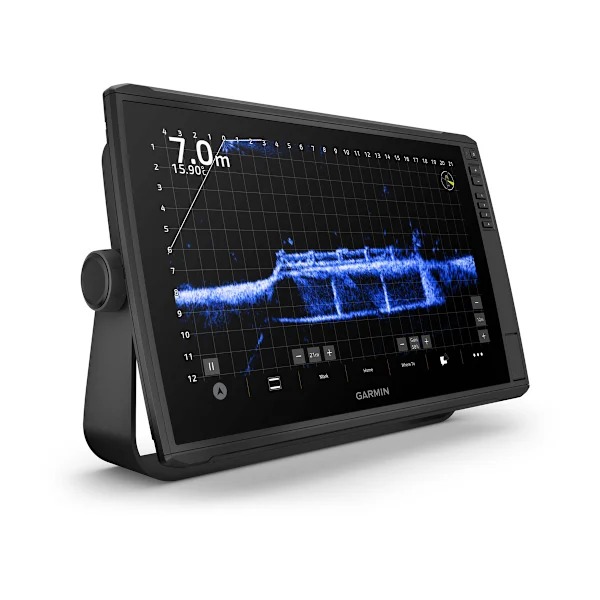

使用我们附旋钮的支架将您兼容的 ECHOMAP Ultra 2 航图机固定于船上表面；支架可以转动至最佳观看角度。

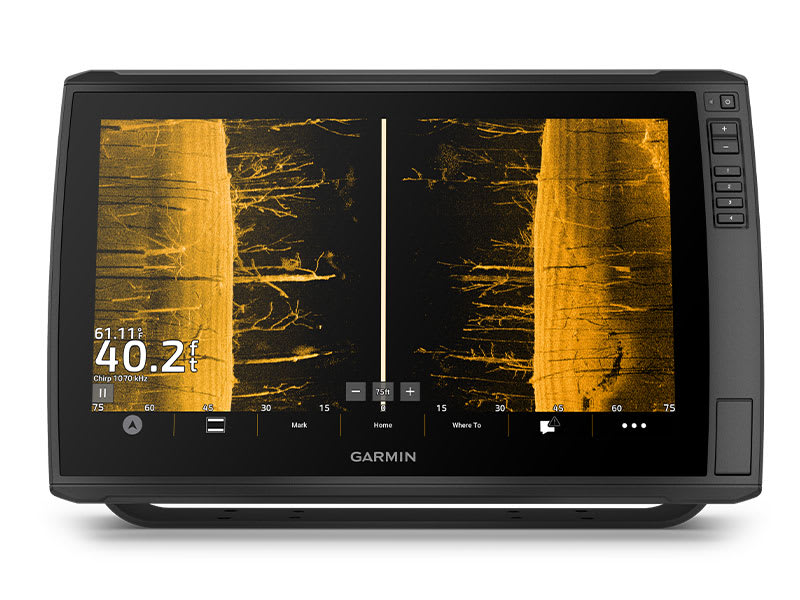

用超高分辨率扫描声纳系统看见所有细节。

使用免费的 ActiveCaptain 应用程序管理您的航海经验。

了解更多

强大. 高效率. 安静. Force 拖钓推进器

了解更多

¹LiveScope 声纳系统探头另售

²仅支持一对一无线连接

³LiveScope 声纳无法在两台 ECHOMAP Ultra 2 或 ECHOMAP UHD2 航仪之间无线分享

⁴兼容智能型手机上需要有ActiveCaptain应用程序才可以与ECHOMAP Ultra 2 系列航仪配对

Bluetooth 文字及商标为 Bluetooth SIG，Inc. 所有,Garmin 已取得此类商标的使用许可。

相关链接

规格
尺寸	16.9" x 10.5" x 3.14" (43.0 x 26.6 x 8.0 cm)
重量	9.5 lbs (4.31 kg)
防水等级	IPX7
触控屏幕
屏幕类型	FHD, IPS
屏幕尺寸	13.6" x 7.7"; 15.6" 对角线 (34.5 x 19.5 cm; 39.7 cm 对角线)
屏幕分辨率	1920 x 1080 像素
安装方式	锁扣式或沉板式
操控方式	带按键辅助的触摸屏

地图和内存
卡槽数量	2 个 microSD 卡位
航点	5000
航迹点	50,000
航迹	50 条存储轨迹
航线	100

传感器
GPS
GLONASS
Galileo
北斗
内置接收器
接收器	10 Hz
兼容 NMEA 2000
兼容 NMEA 0183
支持 WAAS
支持多频多星定位系统

内置海图
内置 Auto Guidance+	是（请参阅附加信息）
Garmin Navionics+ 内陆＆沿海	是（请参阅附加信息）
潮汐表	是（请参阅附加信息）

可选配海图
BlueChart g3
BlueChart g3 Vision
LAKEVÜ G3
LAKEVÜ G3 ULTRA
Garmin Navionics+
Garmin Navionics Vision+
TOPO 100K
标准地图
GARMIN QUICKDRAW CONTOURS

海图仪功能
支持AIS（跟踪目标船的位置）
支持DSC（显示带有DSC的VHF无线电的位置数据）
兼容 FUSION-Link 及相关广播
兼容 ACTIVECAPTAIN	是
帆船功能

电子规格
电源输入	9-18 Vdc
12 VDC 典型功耗	3.9 A
12 VDC 时最大电流	6.6 A
10 VDC 时的最大功耗	48 W

声纳特点 & 规格
显示声纳
功率输出	600 W
传统声纳（双频/波束）	内置 (单通道 CHIRP, 70/83/200 kHz, L, M, H CHIRP)
ClearVü	内置 260/455/800/1000/1200 kHz
SideVü	内置 260/455/800/1000/1200 kHz
Panoptix 声纳
LiveScope

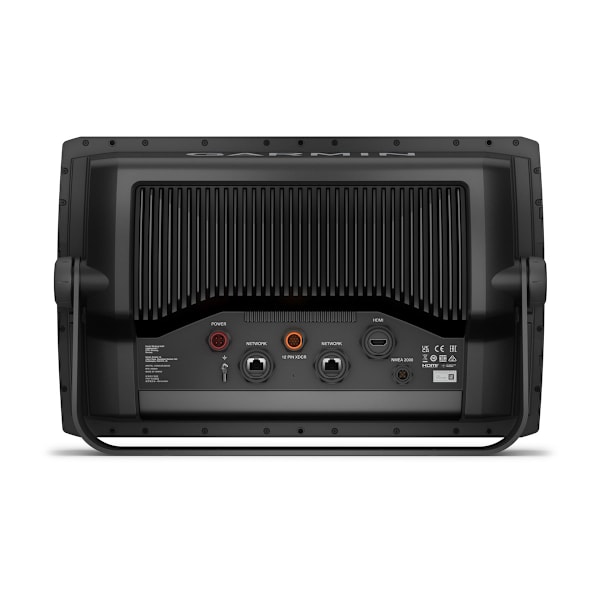

连接
NMEA 2000 接口	1
视频输出端口	1 HDMI
Garmin 网络设备端口	2 (大电流连接器)
12-pin 换能器端口	12 针扫描声纳系统
蓝牙免提电话
ANT+ (连接方式)
Garmin Wi-Fi 网络（本地网络）

搭配换能器

ECHOMAP Ultra 162sv 或 166sv（视选取版本而定）搭配选配的 Garmin Navionics+
GT56UHD-TM 换能器
电源线
支架安装套件（附旋钮）
屏幕保护盖
面板饰条
硬件
用户使用手册

无换能器

ECHOMAP Ultra 162sv 或 166sv（视选取版本而定）搭配选配的 Garmin Navionics+
电源线
支架安装套件（附旋钮）
屏幕保护盖
面板饰条
8 针换能器至 12 针探测器的转接电缆
硬件
用户使用手册
