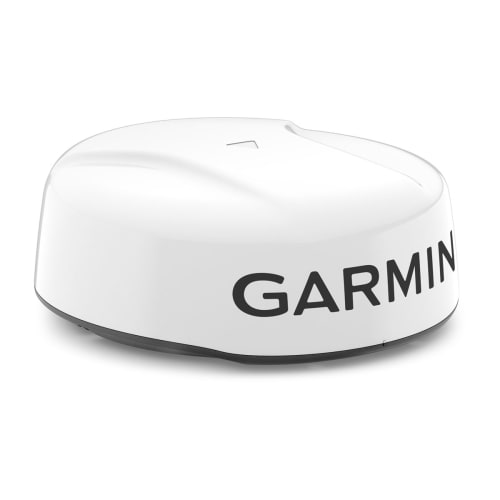

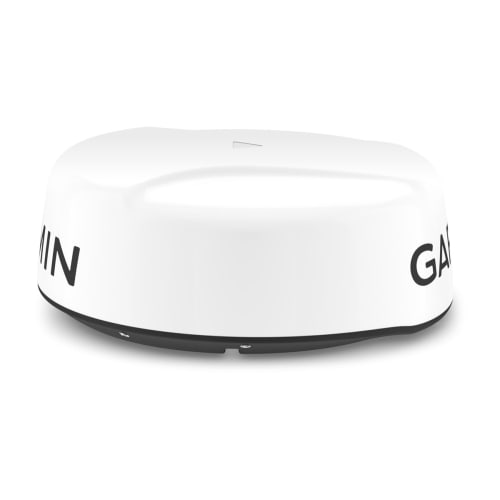

GMR 24 xHD3

产品料号 010-02842-00

电商专区

产品特征
产品规格
标准配置
软件更新
配件

紧凑流线型磁控管圆盘雷达

功能强大的 18 英寸和 24 英寸圆盘雷达具备开放式阵列式雷达具有的高级功能，可提供优越的交通流量、障碍物和天气探测功能，让您在水上安心航行。

4kW 功率输出，48 海里最大量程

应用 SCAN AVERAGING 技术

提升目标尺寸处理

支持分屏双量程显示

海鸟模式

静音驱动电机

TOP FEATURES

全新的SCAN AVERAGING技术

Garmin 磁控管圆盘雷达首次搭载SCAN AVERAGING技术，有助于滤除海浪杂波和干扰，增强目标检测和显示的稳定性。

目标回波边缘调整

脉冲扩展和回波边缘处理技术优化了回波形状，以便在所有量程上更好地解读目标。

更快的天线转速

最高转速高达 60 rpm ，可提高回波更新速率，从而加快目标更新速度。

真实的回波尾迹

屏幕上显示船只在水面上的历史“轨迹”，消除相对运动的影响，帮助您快速识别移动目标和潜在的碰撞威胁。

双重量程显示

使用单个雷达即可在航仪上显示远近两个量程范围，提供分屏图像。并具有独立的量程设置，提供近距离和远距离两个画面，并可以在海图上叠加一个或两个量程。

动态自动增益

增益会自动调整以适应港口、近海和开阔水域状态的最佳设置。

SEE MORE OF WHAT'S OUT THERE

雷达叠加显示

在航仪的海图页面上叠加显示雷达图像和数据。需使用艏向传感器以获得最佳性能。

高分辨率雷达

得益于天线较窄的水平波束角度和较高的增益，可以识别远处目标。

支持双雷达

可以在航仪上选择显示两个不同的雷达信号源，提升系统冗余性。

动态海浪增益

动态海滤增益会根据用户对低中高的增益选项自动调整以适应海况变化。

海鸟模式

通常当在水面发现鸟群时，意味着水下有鱼群。

MARPA 目标跟踪

可跟踪多达 30 个目标以帮助避免碰撞（需使用艏向传感器，单独购买）。

安全警戒区

设定安全区域并且在物体进入该区域时收到警报。

量程和方位提示

可变距标圈 (VRM) 和电子方位线 (EBL) 可以快速测量与船只和陆地之间的距离和方位。

相关链接

规格
外观尺寸	18: 20" x 9.8" (50.8 cm x 24.8 cm) 24: 25.4" x 9.8" (64.5 cm x 24.9 cm)
重量	18: 7 kg 24: 8.7 kg
防水等级	IPX7
天线长度	18: 17" (43 cm) 24: 23" (58 cm)
旋转速度（RPM）	最高可达 60 rpm，取决于设定
波束角度	18: 5.2° 水平波束角, 25° 垂直波束角 24: 3.7° 水平波束角, 25° 垂直波束角
最大量程	48 海里
最小量程	20 米
雷达类型	圆盘雷达

电气参数
工作电压	10-32 V DC
功率消耗（待机）	15 W
典型功耗，发射（正常模式）	40 W
发射功率	4 KW

雷达功能
双量程显示
回波叠加
支持双雷达
海鸟模式
自动增益	动态
MARPA 目标跟踪	（需额外购买首向传感器）
回波尾迹
目标尺寸
扫描修正

GMR 18 或 24 xHD3 圆盘雷达 (取决于所选型号)
Garmin 航海网络适配线（圆形公头转大接头， 15cm）
电源线材 (15 米)
网络线材 (15 米)
安装配件及模板
安装说明

此软件暂无更新.
